技術特性
2.1術指標
工作電壓: DC 14V~24V
工作電流:<12mA
工作環境溫度:-10C~55C
工作環境相對濕度:≤95%RH
安裝方式:壁掛式
外形尺寸:長 98mmX 寬 37mmX高 130mm
22特征
二總線，無極性;
現場緊急啟動和停止;
從現場轉換氣體滅火控制器的控制器模式;
帶有延時指示和氣體噴灑指示燈;
與JB-OB-LD5507EN 控制器配接，連接到控制器的啟停按鈕總線(實際也是二總線):地址可編碼，范圍為 0~4;
對外接線只有一對并聯的二總線端子，一進一出，方便總線式連接。
安裝與調試
4.1安裝說明
1.打開 LD1200EN 的蓋子，小心拔下蓋子與底座的電路板之間的連接線
2.通過螺釘將 LD1200EN 的底座固定到墻上。
3.將JB-QB-LD5507EN 上的啟停按鈕總線連接到 LD1200EN 的接線端子上。
4.將大地線連接固定到 LD1200EN 的上蓋的接地螺絲上。
5.將蓋子蓋到底座上，同時插好蓋子與底座之間的連接線
6.固定好蓋子與底座之間的固定螺釘。
7.安裝完畢。
4.2調試說明
1.使JB-QB-LD5507EN 處于自動允許狀態，將LD1200EN 上的手自動鎖打到自動位置，JB-QB-LD5507EN 就處于自動狀態，再將 LD1200EN 上的手自動鎖打到手動位置，JB-QB-LD5507EN 就處于手動狀態。2.按下 LD1200EN 上的緊急啟動按鍵，LD1200EN 的啟動鍵燈點亮，JB-QB-LD5507EN 上的啟動指示燈、延時指示燈和現場急啟燈點亮，并開始延時，LD1200EN 上的延時燈點亮，按下 LD1200EN 上的緊急停止按鍵，LD1200EN 的停止鍵燈點亮，JB-QB-LD5507EN 上的現場急啟燈熄滅，現場急停燈點亮，同時JB-QB-LD5507EN 停止延時，LD1200EN 延時燈熄滅
第 1，2 兩步調試合格者 LD1200EN 就能正常工作，彈開 LD1200EN 的啟動和停止按鍵，復位JB-QB-LD5507EN，將 LD1200EN 的按鍵保護裝到啟動和停止按鍵上。調試完畢。4.
第五章使用及操作
5.1啟動/停止設備(謹慎操作)

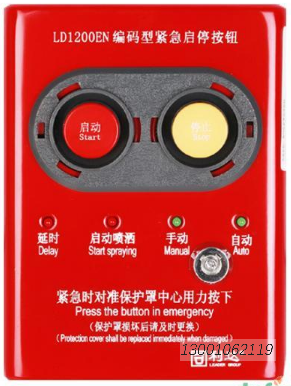

需要現場緊急啟動設備時，需要用手對準啟動按鈕保護罩中心用力按下，此時 LD1200EN 的啟動鍵指1.
示燈和延時燈點亮，JB-QB-LD5507EN 就執行急啟功能。
2.在JB-QB-LD5507EN 延時沒有結束時，如果要停止延時，要用手對準停止按鈕保護罩中心用力按下.
此時 LD1200EN停止按鍵燈點亮，JB-QB-LD5507EN 就執行急停功能，LD1200EN 延時燈熄滅。
5.2復位
第二次按 LD1200EN 的啟動或停止按鍵使鍵彈出即可使 LD1200N 復位，彈出后相應按鍵燈會熄滅，在LD1200EN 當前的火警事故處理完畢，下次正式使用之前，必須先對 LD1200EN 復位并更換新的保護置
