技術特性
容量:可控制 1-4 個防火分區接線:氣體滅火控制器和火災報警控制器用二線制連接 (CH、CL)，每個防火分區和外接設備有 16 個端了(12 個信號) 連接 (GP+、GP-、HD、24V+、VSS、SHG、KK、COM、AUT、VSSQ、SQ、ST)。(可參考附頁工程接線示意圖)
1) 氣休滅火控制器主電源為交流 220V 市電，無市電時為 24V 蓄電池供電，可自動切換。
2)和火災報警控制器通過 CAN 總線連接。
3) 和鋼瓶控制閥二線制連接，最大輸出電流: 2A。
4)和聲光警報器(如報警閃燈、警笛、警鈴等)采用二線制連接(SHG、VSS)，單區允許通過最大電流
2A。無源常開接點二線制連接 (KT1、KT2)，常用來切斷空調等輔助設備電源。
5) 和現場緊急啟停按鈕(須給現場緊急啟停按鈕提供 24V 電源) 采用四線制連接 (2V、VSS、SQ、ST)。
6) 和壓力開關二線制連接《GPH、VSS)，與放氣指示燈二線制連接 (GPH、24V)。
7) 和現場自動/手動轉換開關二線制連接 (AUT、VSSQ)，VSSQ 在輸出板上與 VSS 連接，所以 AUT、VSSQ不要與其他電源線相接。
監視功耗:s15W
工作條件:溫度:0C~45C
相對濕度:595%(402)C(無凝露)
第五章安裝與調試
5.1 安裝說明
5.1.1 安裝尺寸:如圖3-1 所示
5.1.2 開箱檢查
檢查裝箱單內容是否與訂貨合同配置相符。打開包裝箱后，根據裝箱單內容對箱內所有貨物逐一核查(如說明書、柜門鎖、控制鎖鑰匙、按鍵保護罩等)，核對正確后打開機箱查看有無松動現象，確保連接正確可靠后按下面的步驟進行逐一調試。
5.2 外接端子說明

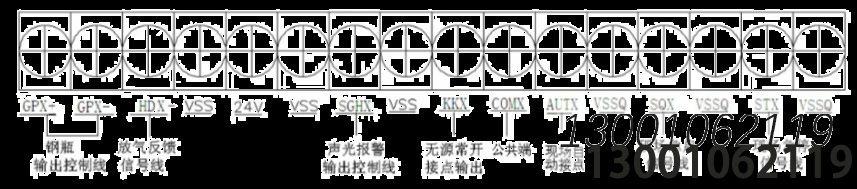

CH、CL 端子:用于與火災報警控制器 CAN 通訊，位置在濾波板的 JP4 端子。各防火分區輸出端子圖如圖 5-1 所示:(其中標注中X 表示防火分區序號，X 的值為 1一4)每分區 16 根線，其中 VSS、VSSQ 為相同信號
GPX+、GPX-、HDX、VSS、24V、VSS、SHGX、VSSKKX、COMX、AUTX、VSSQ、SQX、VSSQ、STX、VSSQ
5.2.1 外接設備端子連接說明(注:下面標號中的 X 表示防火分區號)GPX+、GPX-: 鋼瓶控制驅動線?？蛇B接鋼瓶電磁閥等鋼瓶控制驅動設備。有動作時輸出電壓約為 DC24V,最大電流容量為 2A。進行線路故障檢測時，負載電阻需在 30 2-10K2之間，否則需加繼電器轉接。HDX: 放氣反饋信號輸入端。低電平信號 (OV) 有效。進行線路故障檢測時需在終端配接指定終端電阻(20K2 )。
24V、VSS:電源線。為方便外部接線，在每路多線端子中有 DC24V 電源線轉接端。DC24V 在濾波板上與內部 24V 間接有磁珠。
KKX、COMX:無源常開接點。當進入延時啟動過程時該輸出由常開轉為閉合。一般用來切換空調電源。接點容量為 DC30V 2A。
SHGX:聲光報警驅動線。輸出時對 VSS 的電壓約為 DC24V，最大電流容量為 1A?？沈?qū)動聲光警報器或警鈴、警笛等聲光報警設備。
SQX:現場緊急啟動信號輸入端。高電平信號 (>18V) 有效。
STX:現場緊總停止信號輸入端。高電平信號《>18V》 有效。
AUTX:現場手/自動轉換信號輸入箱。低電平信號(<6V,LD1200A 的自動燈亮)為自動，高電平信號(>18VLD1200A 的手動燈亮) 為手動，6~18V 為故障。
VSSQ: LD1200A 地線，同 VSS 相通。
5.2.2 現場布線要求
通訊線:宜選用一對雙絞線或雙芯屏蔽線，尤其是距離較遠超過(1000) 時強烈推薦使用雙絞屏蔽線。DC24Y 電源總線:宜選用截面積不小于 2.5 阻燃雙色雙紋軟銅線(ZR-RYS2X2.5 ) 或選用截面積不小于 2.5mm’ 的阻燃銅芯電纜《ZR-KVV2X2.5 m)，壓250V。電源線總壓降≤3V，否則應考慮增大導線截面積。
鋼瓶控制輸出線和聲光報警輸出線采用截面積≥1.5m 的銅導線。直拉線:宜選用截面積不小于 1.5 阻燃銅芯電纜(ZR-KVV12X1.5 ，對壓250V。線路壓降不應大于 3V，否則應增大導線的線徑。
穿管要求:直拉線應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路穿入同一管中。
* KKX、0OMX 端不可直接接入強電，切換強電信號需用維電器隔離。
其它外接線采用截面積≥1.0mn”的銅導線。
5.2.3 外接設備連接注意事項
注意:所有不同外線不可互短路，有極性的外線不可反，DC24V 電源線(24V、VSS)不可反接或短路，否則該盤不能正常工作。
h: 每個防火分區的滅火設備、壓力開關、聲光警報器、常開接點要接入氣體滅火控制器的對應分區的相應端子上，各防火分區間不可混接，以免發生意外。
B:本機額定電流為 DC24Y8A,直接控制鋼啟動電磁閥和聲光警報器，若外接設備工作電流可能超過額定電流時，放氣指示燈和常開接點等輔助設備請使用外接的 DC24V 供電。C:GPX+、GPX-外接設備時，接線前要注意檢查濾波板上鋼瓶跳線的位置。如果檢測外接線路故障，并且鋼瓶啟動不是用電磁閥而是電爆管，則該端不能直接和鋼在啟動電爆管相連，中間須加繼電器進行隔離。D;放氣指示燈以兩線制方式接入氣體滅火控制器的對應端子上，本機只采集放氣指示燈負端電平，不提供驅動，接入放氣指示燈的個數由壓力開關電流容量限制。當放氣反饋端為低電平時，認為現場已經放氣噴酒。
E:聲光警報器以兩線制方式接入氣體滅火控制器的對應端子上。當同一個分區接多個聲光警報器時，采用并聯的方式接入。當聲光警報器較多時要考慮輸出容量及聲光警報器等設備的瞬間啟動電流，單區所有聲光警報器的瞬間啟動電流之和不要大于 1A，否則請加裝中間電器，用外接 DC24 電源通過無源接點輸出來控制。
F::現場緊急啟停按鈕LD1200A: VSSQ為L(zhǎng)D100A的地線，24V+用本機電源。VSSQ在輸出板上與VSS連接，所以VSSQ不要與其他電源線相接，以免電源短路。SQX和STX為24V有效，自動/手動鎖連接線參見附錄工程現場連接線圖。
