技術特性
21術指標
工作電壓:DC 24 V
工作電流:<20mA
工作環境溫度:0C~40C
工作環境相對濕度:<95%RH
安裝方式:壁掛式
外形尺寸:長 110mmX寬 42mmX高 165mm
22
電源線 DC 24V土5% 二線連接，有極性: 24V、VSS;
具有現場緊急啟動和停止功能;
具備現場將氣體滅盤切換到手動狀態的功能:
和氣體滅火控制盤相連的緊急啟動 SO，緊急停止 ST，手自動控制信號 AUTO 和 ZAUTO 4 根線:備用的無源常開常閉節點共兩組(每組 3 根線)。
安裝與調試
4.1安裝說明

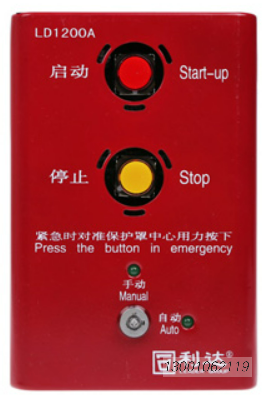

1.打開 LD1200A 的蓋子，小心拔下蓋子與底座的電路板之間的連接線。
2.通過螺釘將 LD1200A 的底座固定到墻上。
3.將氣體滅火控制盤(或氣體滅火控制器)上的相應接線分別連接到 LD1200A 的接線端子上(看電路板上接線端子旁變的標注接線)。
4.將蓋子蓋到底座上，同時插好蓋子與底座之間的連接線。
5，固定好蓋子與底座之間的固定螺釘。
6，安裝完畢。
4.2調試說明
1. 斷開氣體盤與鋼瓶之間的連接線，用假負載(如電阻或繼電器)模擬鋼瓶的電磁閥。使氣體滅火控制盤處與正常工作狀態。
2. 使氣體滅火控制盤處于自動允許狀態，將 LD1200A 上的手自動鎖打到自動位置，氣體滅火控制盤就處于自動狀態，再將 LD1200A 上的手自動鎖打到手動位置，氣體滅火控制盤就處于手動狀態。
3. 按下 LD1200A 上的緊急啟動按鍵，氣體盤上的緊急啟動燈亮，并開始延時，按下 LD1200A 上的緊急停止按鍵，按鈕和氣體滅火盤上的緊急停止燈亮同時氣體滅火盤停止延時。
4.2,3 兩步調試合格者 LD1200A 就能正常工作，彈開 LD1200A 的啟動和停止按鍵，復位氣體滅火控制盤.
將氣體滅火控制盤鋼瓶線恢復，并處于手動狀態，將 LD1200A 的按鍵保護罩裝到啟動和停止按鍵上。
5.調試完畢。
