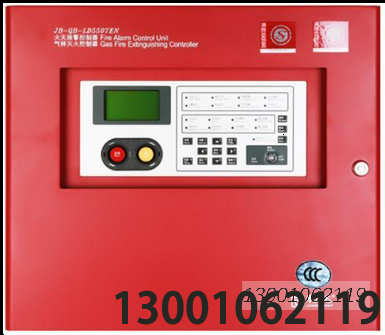

技術特性
2.1 特性
2.1.1 電源采用AC 220V;
2.1.2 可通過二總線(一回路) 帶 60 個探頭(或模塊或編碼聲光報警器)，帶一路無編碼聲光(帶故障檢測，電流小于 120mA) :
2.1.3 包含一個公共火警，一個公共故障繼電器 (無故障檢測)，24V 輸出(共 300 A，可供編碼聲光報警器或模塊使用，如電流超過需要外接現場聯動電源)，CAN 輸出(可與LD28EQ,LD128EII 連接)，一路(最5個)編碼型現場緊急啟停按鈕，一路鋼瓶控制輸出(連續 2A 最大，瞬間可 2.5A)，一個回答端子，一個氣體
釋放燈 24V 輸出 (200 mA 最大) ，一個斷電用繼電器常開點輸出(24V/1A) :2.1.4 整機最大輸入功耗 120W，電池使用兩節 12V/7AH 電池，正常監控狀態下可使用不小于 8 小時:2.1.5 控制器使用 128*64 點陣液品，中文顯示(無中文房間號)，可編簡單邏輯 64條(包括邏輯與，邏輯或，連續M中任意N個) :
2.1.6 LED 燈顯示關鍵狀態。按鍵操作分兩級密碼，可存儲報警，報故，動作(操作)各 1000 條記錄2.1.7 最多可接 5 個編碼型現場緊急啟停按鈕(型號 LD1200EN) 。
2.1.8 打印功能，配置串行中文微型打印機，并可根據用戶需要，選擇打印的內容，打印紙紙卷直徑<30mm.
2.2 主要技術指標
安裝與調試
4.1 開箱及檢查
小心打開包裝，勿損傷設備。檢查機箱是否有損傷，松動現象，規格及型號是否與所訂購要求一致。各種連接線是否完好。若有問題應及時解決，方可進行安裝
4.2 控制器的安裝
安裝尺寸參見圖 3-2。
4.3 布線要求現場布線應依據 GB 50116《火災自動報警系統設計規范》、GB 50057《建筑物防設計規范》、GB/T 50311《建筑與建筑群綜合布線系統工程設計規范》等國家強制標準的最新版要求，針對通信、化工石油等工程時除依據上述規范外還必須執行相應的國家或行業規范標準要求。
機內端子配線:所有引入線均剝開 cm，掛錫或用接線卡后接入端子。
機箱應妥善接地。
二總線:宜選用截面積不小于 1.0mn”阻燃雙色雙絞軟鋼線(ZRRVS2X1.0mm)或選用截面積不小于 1.0m”的阻燃銅芯電纜(ZR-KVV2X1.mm)，耐壓250V。連接導線的長度應以總電阻<502 為限，否則應考慮增大導線截面積，或加裝總線中繼器?！恫灰瞬捎闷叫芯€)
DC24V 電源總線:宜選用截面積不小于 1.5 阻燃雙色雙絞軟銅線(ZR-RVS2X1.5m)或選用截面積不小于 1.5m’的阻燃銅芯電纜 (ZR-KVV2X1,5mm)，耐壓≥250V。當線長大于 500 米，宜選用截面積不小于 4mm“的阻燃銅芯電纜 ZR-KVS2X4mm。電源線總壓降S3V 時，應增大導線截面積。
穿管要求:當采用明敷設時，火災自動報警系統的傳輸線路應采用穿金屬管、經阻燃處理的硬質塑料管或封閉式線槽保護方式布線。金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其它系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽，從接線盒、線槽等處引到探測器底座盒、控制設備盒、揚聲器箱的線路均應加金屬軟管保護。金屬軟管也應就近可靠接地。
CAN 通訊線采用兩芯屏蔽虧川草迸駁纜或一對雙紋線，單芯線徑≥1.0 mm
電纜豎井(溝)內的布線要求:火災自動報警系統用的電纜豎，宜與電力、照明用的低壓配電線路電纜豎并分別設置。如受條件眼制必須合用時，兩種電纜應分別布置在豎井的兩側，兩側電纜的間距應該至少 70-。信號二總線在電纜豎 (溝)也應單獨穿管或在金屬線槽內敷設，要求盡量遠離動力.照明等強電及視頻線。
直拉線:宜選用截面積不小于 1.5的阻燃銅芯電纜(ZR-KVV2X1.5m)，耐壓250V。線路壓降不應大于 3V，否則應增大導線的線徑。
接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
4.4 控制器檢查
控制器進入現場后，應接通控制器的電源，進行控制器功能檢查，檢查內容包括:
觀察控制器的指示燈和液晶屏是否正常，揚聲器是否能發山洪亮的聲音。
》 進入正常監視狀態后，觀察有無電源故障，操作控制器按鍵是否正常，以及配備的設備是否正常
4.5 接線
控制器檢查完畢后，如各項測試均符合要求，請參照木說明書中“第三章 結構特性”的有關說明將外部設備與控制器進行正確的連接，布線要求必須符合本說明書中“布線要求”
4.6 開機
檢查交流輸入接線是否正確、牢固。用萬用表測交流N線、FG 線、L線之問及直流“+”、“一”極連接是否正常。線路正常后，先接通交流電，測得輸入電壓正確后，打開電源開關，觀察波品顯示器和各指示燈是否正常，如發現異常情況及時關閉交流輸入開關，并查找原因，待故障解除后方可繼續開機。
4.7 調試
當接線完成后，經過仔細檢查無誤便可以進行開機調試，調試可以參照以下步驟:(1) 打開電源，控制器進入自動設置巡檢狀態，完畢后進入正常監視狀態。
(2)確認所配接的探測器處于潔凈的環境中，然后進行調試，具體操作方法如下并參考“第五章 使用及操作”
4.8設置

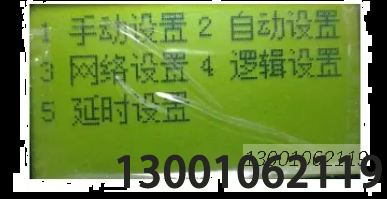

打開電源，按菜單鍵，輸入密碼《3333) 后，進入系統設置主菜單。菜單顯示如下:
