技術參數
電源: 24VDC，>200mA。
.安裝與調試
3,1 結構尺寸
外形尺寸為: 184X187X37mm，安裝尺寸:如圖 3-1:(單位 mm)
、RX: 串口連接線，G_U、V_L 為隔離地和電源接線3.3 撥碼設置及內部跳線說明:3.3.1 設置:
VSS、24V: 電源連接線
LD6930 TCP Modbus 通訊聯網卡右側 8 位撥碼開關正常工作狀去下應該都是找上的，第1位在通過事口配置信息的時候需要拔下，第 2 位在用 (SB 加程序的時候需要撥下，第 3 位在用口加程的時候需要撥下，第 4 位在通過網口配置信息的時候需要撥下，第 5 位在初始化配置信息的時候需要撥下，第 6位保留，第 7 位在 CAN 需要匹配電阻的時候需要找下，第 8 位在 485 需要匹配電阻的時候需要找下。前5位撥碼開關在相應的功能完成之后，最好撥回上方，以免影響其他功能的正常使用。332LDD指示燈說明

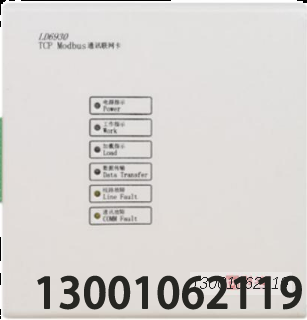

LD6930 TCP Modous 通訊聯網卡面板上有 6位 LED 指示燈，分別為電源指示，工作指示，加載指示,數據傳輸指示，線路故障指示和通訊故障指示。正常上電之后，電源指示燈會點亮，系統啟動工作之后,工作指示燈會點亮。如果通過 LSB 加載程序，在加載的過程中，加載指示燈會點亮，加載完成之后，加載指示燈會自動熄滅。在網絡正常傳輸?shù)那闆r下數據傳輸指示燈會閃爍，如果網絡傳輸出現問題，通訊故障指示燈會點亮。在 can 正確接收到數據的情況下，線路故障指示燈不會點亮，一旦 can 傳輸出現問題，線路故障指示燈會點亮。
3.4 通信協議說明
LD6930 TCP Modbus 道訊聯網卡提供支持 TCP Modbus 協議方式與第三方產品互聯互通，MODBUS 通訊接口為網口(RJ45)。TCP odbus Server 網口(RJ45)時，圖定口: 6978、默認 IP:192.195.1.62。J0DBLS協議功能碼:4 INPUT REGISTER，地址寄存器:雙字節，二進制表示順序從右至左:15 位~0 位，取低 8位，值內容:每位1有效，0 正常
3.41存儲消源
1、總線設備
2、控制器
3.4.2型
總線設備提供的信息主要有以下幾種類型:
探測器:報警信息、故障信息、啟動、回答、屏蔽、監管模塊:故障、啟動、回答、屏蔽、監管3.4.3消息存儲協議
根據上述信息狀態，如果是設備，使用每個字節中的 bit 位表示信息狀態，每個 bit 位表示信息如下表 3-1 所示:
訪問部件對應的寄存器地址按照上述公式即可獲得。例如，某探測器對應的回路為 2，地址為 2，則根據公式該探測對應的 modbus 寄存器地址為 2*256+2 =514，根據使用第三方軟件的不同，地址可能會有土1的偏移，這個需要根據現場使用的軟件確定，例如，測試軟件 modscan32 有+1 的偏移。現場部件對應的回路和地址，即點表，可以向現場安裝調試人員索取
3.6 LD6930 調試說明3.6.1LD6930 出廠默認 IP 為 192.195.1.62，將電腦 IP 設置為和 LD6930 同網段。調試過程中 LD6930的撥碼開關不需要做任何撥動，都應該撥到初始默認位置，用網線將 LD6930 和電腦連接好，給 LD6930電。

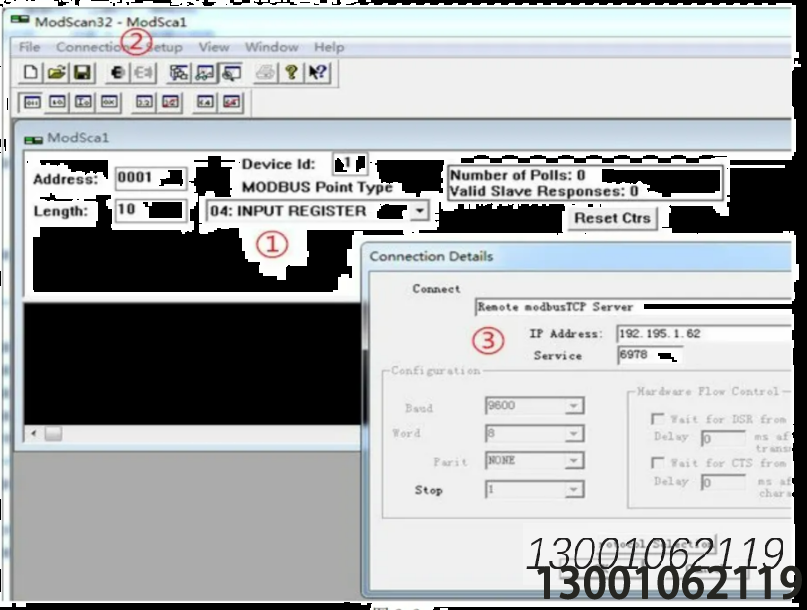

3.6.2 打開測試軟件 ModScan32，該測試軟件可直接從網上下載，如下圖 3-3 所示，在O界面處，將Length 改為 10，每次訪問最大長度最好不要超過 100，功能碼選擇 04:INPUT REGISTER。
3.6.3 點擊@處菜單欄的<Connecton2,彈出3處的對話框，選擇 Remote modbusTCP Server IPAddress :192.195.1.62 端口號 Service:6978。
