技術參數
電源: 5VDC,>200mA。

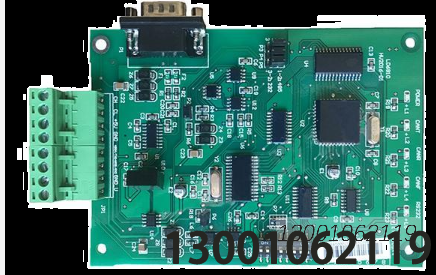

安裝與調試

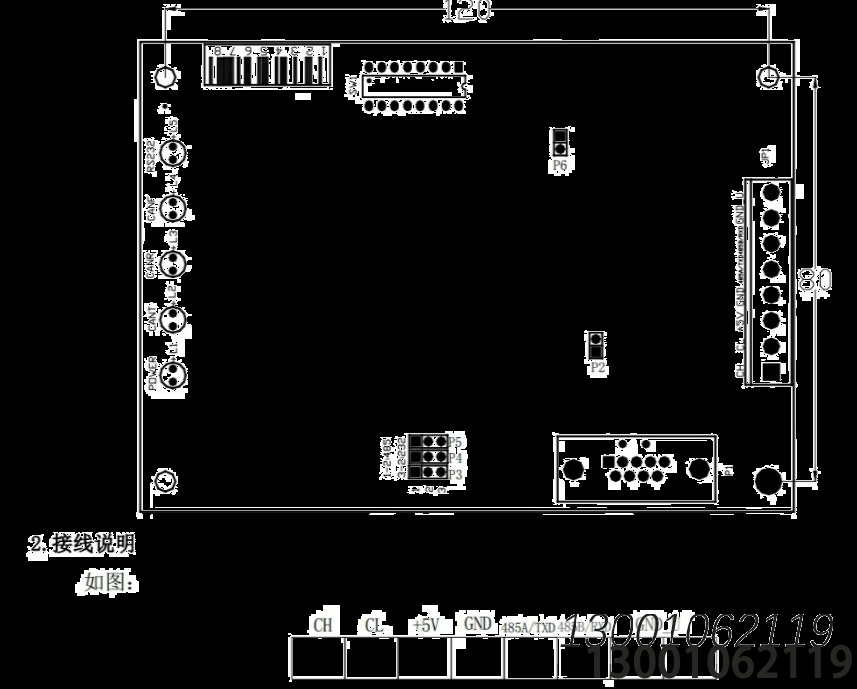

1安:(單位mm

CH、CL 為 CAN 連接線。
5V、GND 為電源連接線
485A/TXD、485B/RXD、GND U為串口連接線。
3設置內部跳說:
3.1 撥碼設置:
撥碼開關的前四位作為 modbus 從設備的地址,以二進制的形式進行設置,表示 LD6910 的設備地址。撥到 ON 端為邏輯 1,反之為 0。第 1 位表示地址的最低位。撥碼開關的后四位為功能選擇,第五位為(0-63 回路) 程序 (起始回路為 0),第六位為(64-127 回路) 程序(起始回路為 64),第七位為(128-191 回路)程序(起始回路為 128)第八位為(192-255 回路) 程序(起始回路為 192)。(注意:這四位撥碼只能其中一位為 ON,且不能同時為 OFF)
內部跳線說明:
P3、P4、P5 為 232 或485 串口選擇

當短路塊同時處于 2、3 針時串口為 232 方式:同時處于 1、2 針時串口為 485
串口通信過程中,波特率設置為 9600,數據位 8,停止位 1,校驗位無,485 和串口是復用關系,其速率也為9600。CAN 通信速率固定為 10K
注: P2 跳針控制 485 終端中阻,當跳針短路時終端電阻為 120 歐,不短路時無終端電阻,P6 跳針控制 CAN 終端電阻,當跳針短路時終端電阻為 120 歐,不短路時無終端電阻3.3 LED 指示燈說明
LED L1 為電源指示燈,接通電源后,正常情況下會點亮。L3 為 CAN 接收數據指示燈,在 CAN正確接收到數據的情況下,13 會閃爍顯示.15 為串口發送數據指示燈,在串口正確發送數據的情況下,L5 會閃爍顯示。其他 LED 暫未使用
4信協議說
4.1存儲消息來源
1、總線設備4.2 存儲消息類型
2、控制器3、modbus 通訊模塊
總線設備提供的信息主要有以下幾種類型:
探測器:報警信息、故障信息、啟動、回答、屏蔽、監管
模塊: 故障、啟動、回答、屏蔽、監管
控制器提供的信息主要有以下幾種類型:
火警、主電故障、備電故障、復位、消音4.3 消息存儲協議

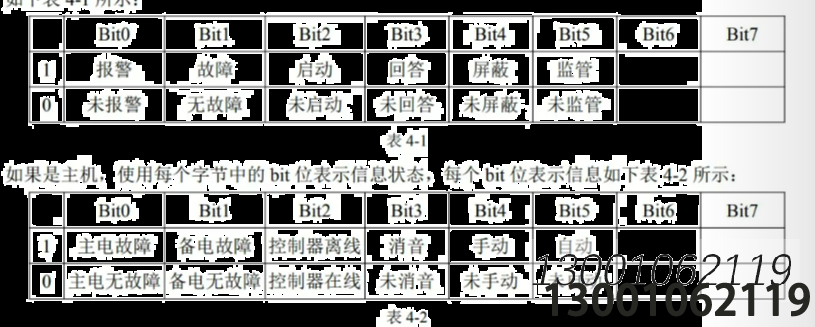

根據上述信息狀態,如果是設備,使用每個字節中的 bit 位表示信息狀態,每個 bit 位表示信息如下表 4-1 所示:
