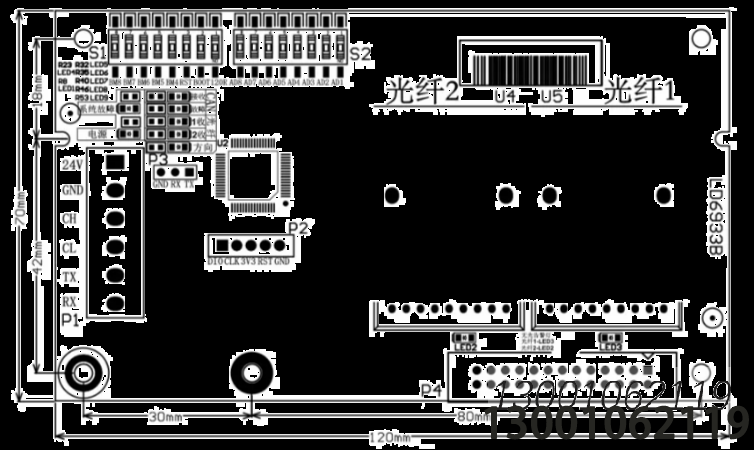

技術特性
工作電壓: DC 24V
溫度: 0C~55C
通訊接口:CAN 輸入、光纖輸出
工作電流:<500mA
相對濕度:<95%H (40C2C)
光纖接口: SC 接口
光纜要求:單模石英光纜光纖衰減:絕對值不大于 13dBm通訊距離:光纖衰減達標情況下，相鄰的兩個 LD6933B，最大通訊距離為 40Km拓?fù)浣Y(jié)構:光纖總線聯網，光纖環型聯網
最大聯網數量:在總點數不超的情況下，最大支持 255 臺 E/EN 系列控制器聯網
安裝與調試
4.1 布線方式及要求
4.1.1 環型聯網連接方式
光纖環型聯網卡采用環型首尾相連的組網方式。如圖 4-1 所示:
說溥擔帝兜俄彝浮憨固:姿
1要求n1~nm大于0且1m的加和小于256，即在總點數不超的情況下，網絡中控制器數量最大255臺
2、1234:“光纖1”模塊TX為1，RX為2;“光纖2”塊TX為3，RX為4。
3、CL CH:LD6933B的CAN總線
4、CL1 CH1:報警機的CAN1
5、環形聯網時，LD6933B須撥地址撥碼S2，范圍是1~255，不可以為0。同一環網中不可以有相同地址的LD6933B。
6、地?fù)艽a修改后，須重新上后生效。
7、當每個LD6933B接的控制器數量大于兩臺或距離較遠時，應使用聯網卡正常聯網后，再接入。

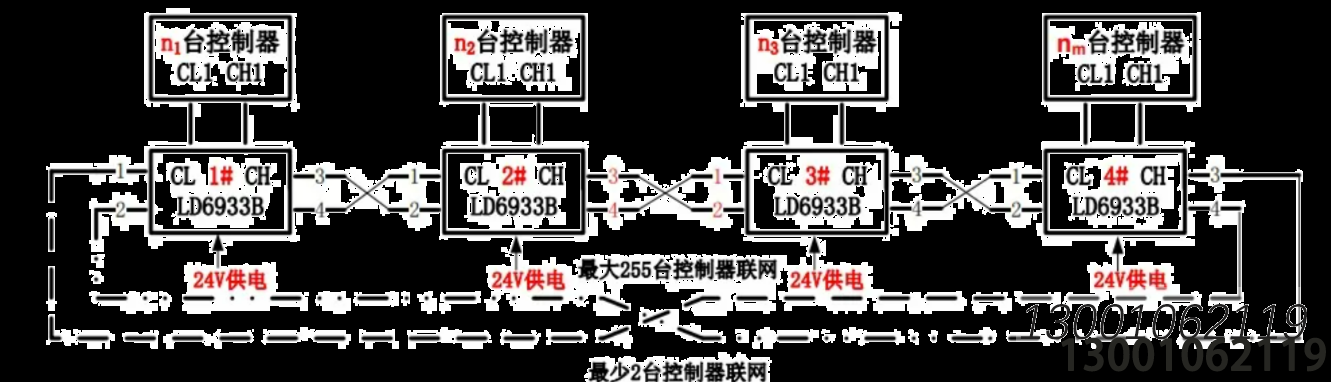

圖 4-1 環型方式連接示意圖
環型方式連接示意圖
4.1.2 總線連接方式
采用總線的網絡連接方式使用方式如下圖。如圖 4-2 所示:
說明:
1n1~nm大于0n1nm的累加和小于256，即在總點數不超的情況下，網絡中數量最大255臺。21234:“光纖1”塊TX為1，RX為;“光2”塊TX為3，RX為4。3、CL CH:LD6933B的CAN總線4、CL1CH1:報警主機的CAN1
5、總線聯網時，LD6933B須撥地址撥碼S2，范圍是1255，不可以為0。同一網絡中不可以有相同地址的LD6933B.
6、地址撥碼修改后，須重新上電后生效。
7、當每個LD6933B接的控制器數量大于兩臺或距離較遠時，應使用聯網卡正常聯網后，再接入。

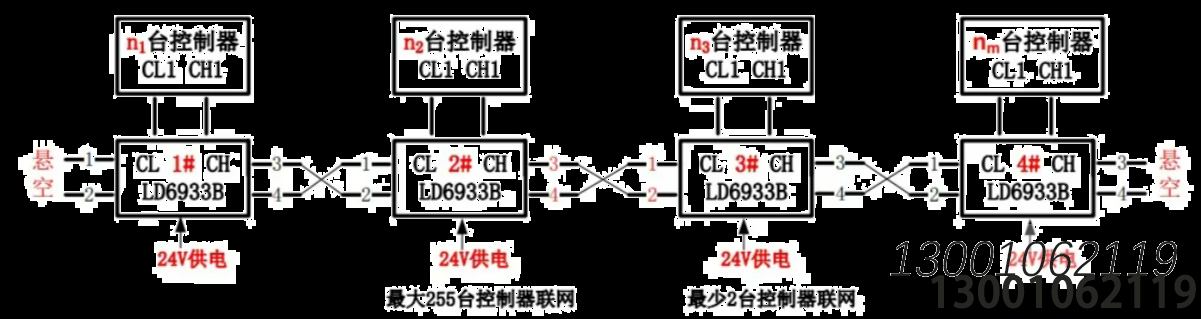

圖 4-2 總線方式連接示意圖
4.2 調試說明
4.2.1 光纖線不能打死彎，彎曲程度不能小于 120°，推薦環型打彎。
4.2.2如果無光警告第 1路(LED3)、第 2 路(LED2)被點亮，說光纜有斷開或者衰減過大的地方，注意檢查光纖連線是否有問題。詳情查看前文發光二極管說明。
4.2.3如果 CAN 故燈點亮，請檢查與報警主機連接的 CAN 線是否接反，或者接觸不良，或者終端電阻值不合適，推薦調整到 60 歐姆。
