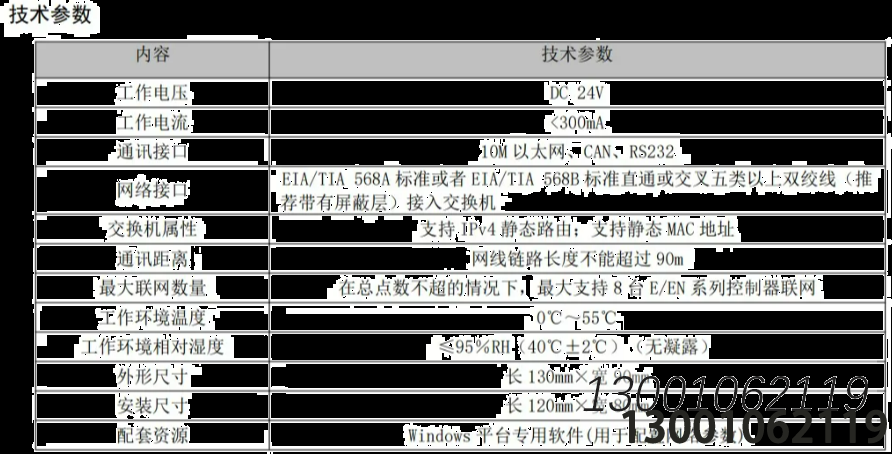

安裝與調試
4.1 布線要求
4.1.1 CAN 總線
宜選用截面積不小于 2.0m 的阻燃雙色雙絞銅芯線或截面積不小于 2.0m 的阻燃雙色雙絞屏蔽銅芯線,連接導線的長度應以總導線電阻<50 9 為限，否則應考慮增大導線截面積(不宜采用平行線)。4.1.2 通訊線穿管要求
(1)應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管十。
(2) 遠離強電線纜(要在 30cm-50cm 外)
(3) 不能與強電線纜同穿一根管
(4) 長距離線管盡量用整管
(5)線管要和散熱設備相距 40cm 及以上
(6) 線纜不要轉死角
4.2布線方式
4.2.1 總線連接方式

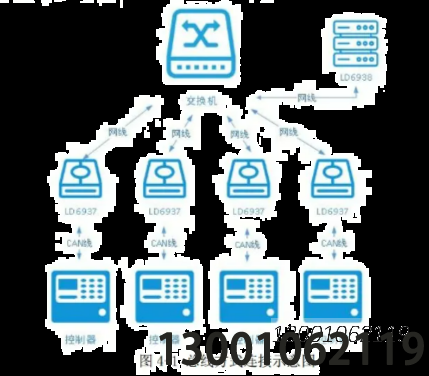

采用總線的網絡連接方式使用方式如下圖。如圖 4-1 所示:
總線方式連接示意圖
4.3 調試說明

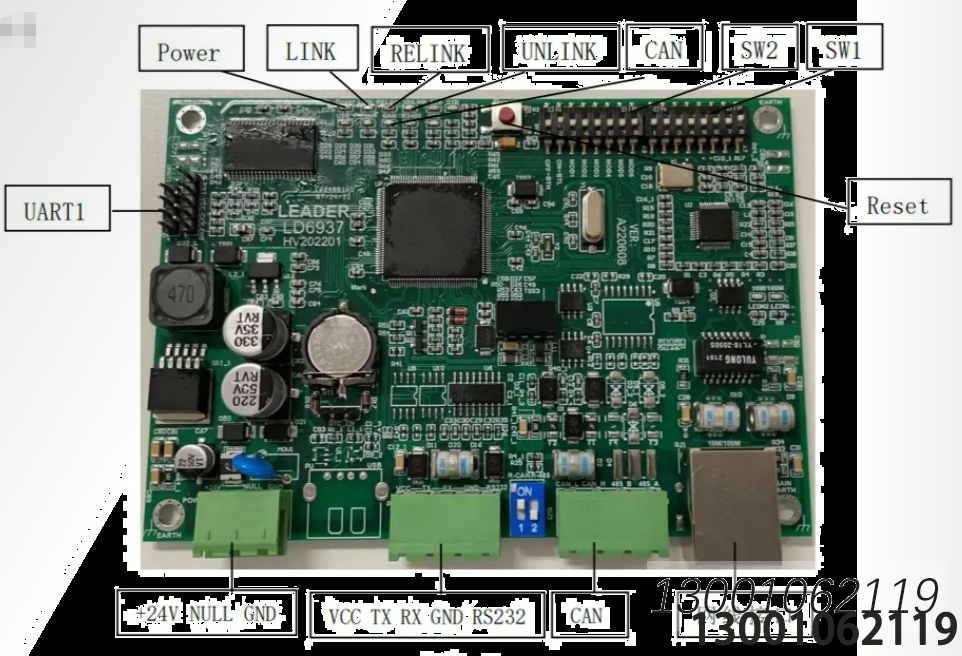

4.3.1 功能調試(1) 首先連接 CAN 總線:將聯網卡的 P5 連接到控制器的 CAN 上,CL 接 CL,CH 接 CI反接不通訊。連線正確后檢查一下，給 LD6937 供電。
(2) 檢查網絡連接等 LINK 是否亮起，如果亮起說明網絡狀態正常
(3) 在控制器集中機上觀察節點狀態，查看區域機是否正常上線，控制器集中機能否網絡復位，消音所有分機。在網絡中任一區域機上模擬火警，觀察控制器集中機能否正確顯示。4.3.2 網絡信息配置

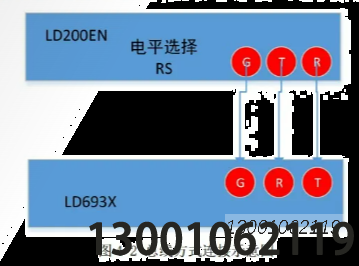

硬件操作:使用 LD200EN 的 RS232 接口連接 LD6937 的 RS232,連接示意圖如下圖 4-2:
LD200EN
電平選擇RS
LD693X
圖 4-2 總線方式連接示意圖
軟件操作:
(1) 打開 LD693X 配置調試軟件;
(2)串口設置:點擊檢測串口，選擇連接 LD200EN 的串口號，更改波特率為 115200，數據位 8、校驗位 0.
停止位 1，打開串口。
點擊設備信息開始配置網絡信息，配置靜態 P (本地 P),網關，子網掩碼(按照網絡協議配置，與LD6938 集中端以太網匯集器同網段)。本地 P 地址一般為 aa.bbb.ccc.xxx,其中 xxx 可以是 1-254 之間的任意數字，但不能與同內網同網段設備 P 相同，否則會本地 P 地址沖突影響通信 (IP 確保唯一性)。網關為: aaa.bbb.ccc.1。子網掩碼為 255.255.255.0。配置自定義服務器 P此P 連接的是遠端P 即系統中應該配置成 LD6938 的本地地址。端口號默認配置成特定 5099，不能變動
