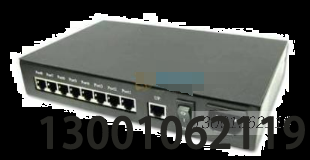

聯網類—LD6935-8和LD6935-4-安裝使用說明書V2.0

產品時間:2023-12-29 09:06

簡要描述:

技術特性 技術參數2.1 工作電壓:DC 24V 工作電流:3A 工作環境溫度:0C~55C 工作環境相對濕度:95%RH (40C2C) 通訊:CAN 輸入、光纖輸出 光纖接口: SC 接口 安裝與調試 4.1布線要求 4.1.1 CAN 總線 宜選...

詳細介紹


技術特性

技術參數2.1

工作電壓:DC 24V

工作電流:<3A

工作環境溫度:0C~55C

工作環境相對濕度:<95%RH (40C2C)

通訊:CAN 輸入、光纖輸出

光纖接口: SC 接口

安裝與調試

4.1布線要求

4.1.1 CAN 總線

宜選用截面積不小于 2.0mn的阻燃雙色雙絞銅芯線或截面積不小于 2.0m的阻燃雙色雙紋屏蔽銅芯線,推薦使用 2.5m的阻燃雙色雙絞銅芯線,連接導線的長度應以總導線電阻<500 為限,否則應考慮增大導線截面積(不宜采用平行線)。

4.1.2 穿管要求應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中,嚴禁與其他系統傳輸線路穿入同一管中。4.2布線方式及要求

4.2.1 星型聯網連接方式

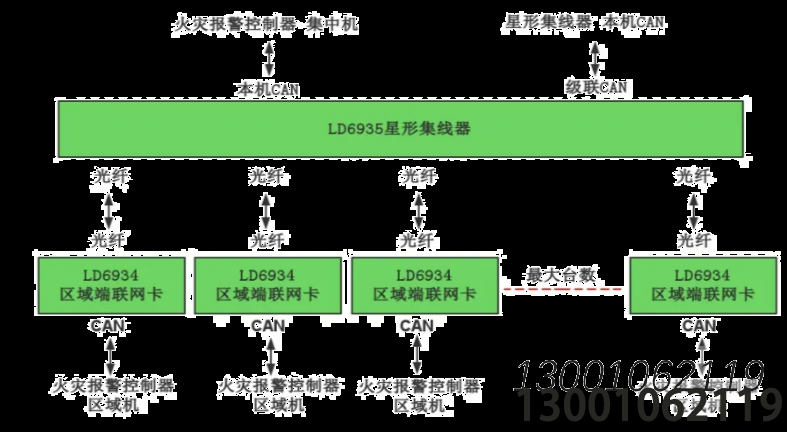

LD6935 星型集線器應與LD6934 光纖星型聯網卡配合使用,組成星型的組網方式,如圖 4-1 所示


4.2.2 多臺 LD6935 級聯方式

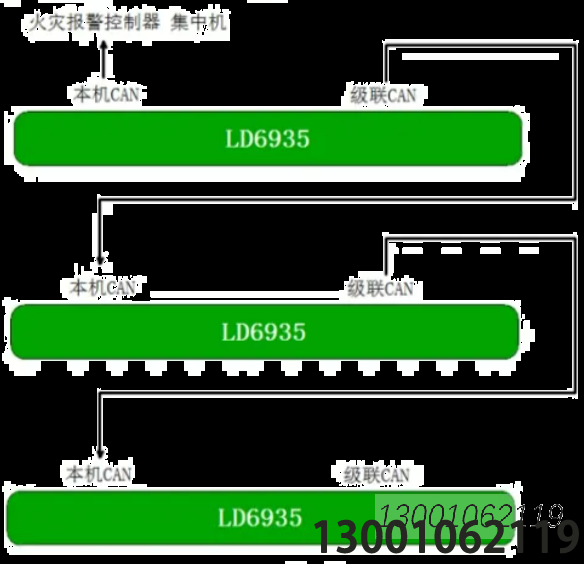

星型聯網時多臺 LD6935 級聯組網,如圖 4-2 所示:




使用 LD6935-4,則最多可連接 4 臺區域機,級聯深度為 16,網絡中最大主機容量 64 臺。

使用 LD6935-8,則最多可連接 8 臺區域機,級聯深度為 8, 網絡中最大主機容量 64 臺4.2.3 CAN 總線應該使用雙絞線或雙紋屏敲線作為傳輸線,不能使用 2 芯平行線作為傳輸線。4.2.4 光纖接口為SC 接口,單模光纖,光纖跳線的顏色應為黃色,每一路光纖需兩根光纖跳線。鋪設光纖時,條件允許的情況下,為每一路光纖預留兩芯光纖,當光纖發生斷路情況時,方便更換光纖線路。4.2.5 推薦光纖心數:滿載情況下,LD6935-4: 最少8 芯,推薦 16 芯: LD935-8:最少 16 芯,推薦 32芯。

4.3 調試說明

4.3.1 光纖線不能打死彎,彎曲程度不能小于 120”,推薦環形打彎。

4.3.2如果無光警告燈點亮,說明光纖線有斷開或者連反的地方,注意檢查光纖連線是否有問題。詳情查看前文發光二極管說明。

4.3.3 如果本機接收接收燈長時間未閃爍,請檢查與報警主機連接的 CAN 線是否接反,或者接觸不良4.3.4 當使用到級聯 CAN 時,如果級聯接收燈長時間未閃爍,請檢查與級聯連接線是否接反,或者接觸不良。



了解更多利達消防設備請聯系:18240065119   張經理
