技術特性
2.1 技術參數
工作電壓:DC 24V
工作電流:<300mA
工作環境溫度: 0C~55C
工作環境相對濕度: <95%RH (40C2C)通訊: CAN 輸入、光纖輸出光纖接口: SC 接口
安裝與調試
4.1布線要求
4.1.1 CAN 總線
宜選用截面積不小于 2.0m的阻燃雙色雙紋銅芯線或截面積不小于 2.m”的阻燃雙色雙絞屏蔽銅芯線，推薦使用 2.5m 的阻燃雙色雙紋銅芯線,連接導線的長度應以總導線電阻<50 為限，否則應考慮增大導線截面積(不宜采用平行線)。
4.1.2 穿管要求
應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。4.2布線方式及要求
4.2.1 星型聯網連接方式

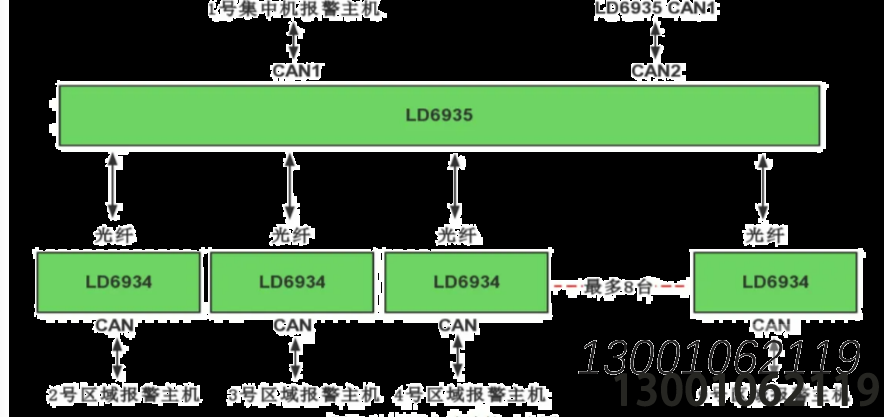

光纖星型聯網卡需和LD6935 星型集線器配合使用,組成星型的組網方式，如圖 4-1 所示:
4.2.2 CAN 總線中繼方式

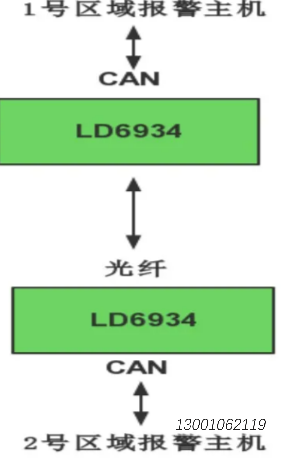

可以使用兩個 LD6934 完成 CAN 總線的中繼功能,如圖 4-2 所示:
4.2.3 如果 CAN 總線長度超過 1000 米時，應增加 LD6934 中繼，提高帶載能力。
4.2.4 CAN 總線應該使用雙絞線或雙絞屏蔽線作為傳輸線，不能使用 2 芯平行線作為傳輸線。
4.3 調試說明
4.3.1 光纖線不能打死彎，彎曲程度不能小于 120”，推薦環形打彎。
4.3.2如果 L2 被點，說明光纖線有斷開或者連反的地方，注意檢查光纖連線是否有問題。詳情查看前文發光二極管說明。
4.3.3 如果 L3 燈長時間未閃爍，請檢查與報警主機連接的 CAN 線是否接反，或者接觸不良。
