技術參數
LD6920-DX 短信通訊卡工作電壓: 24VDC，正常工作電流<200mA。

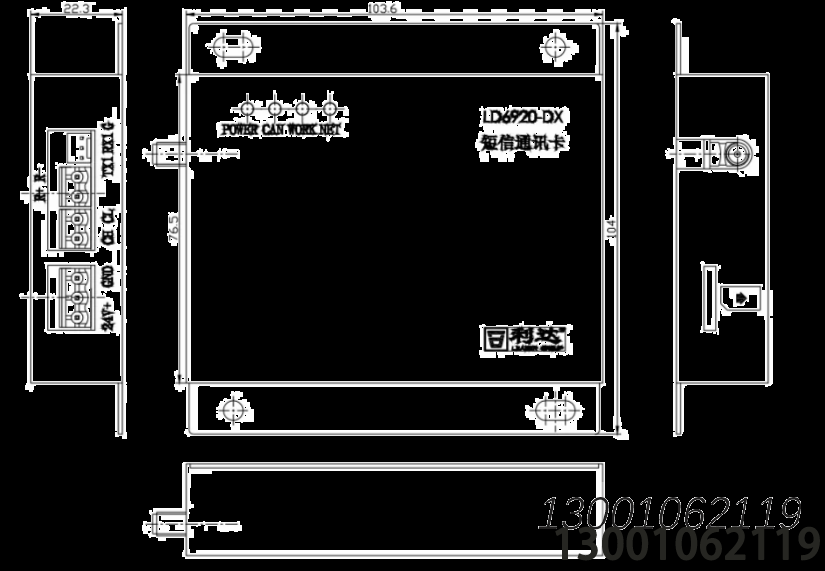

三.結構特征及配置說明安裝與調試3.1總體結構外形尺寸圖如圖: (單位 mm
24V+、GND 為電源線接口。
CH、CL 為 CAN 總線接口。
R+、R- 為 CAN 總線終端電阻，短接 R+、R-為接入終端匹配電阻。
TX1、RX1、G 為串口調試連接線接口，G 為電源地線。
3LED指示說明:
LD6920-DX 短信通訊卡面板上有 4 位 LED 指示燈，分別為 POWER 電源指示，CAN 工作指示,WORK 為 4G 模組工作指示，NET 網絡指示。
正常上電之后，電源指示燈會點亮，WORK 工作指示燈點亮，插入 SIM 卡后網絡正常并注冊到網絡一NET 指示燈會一直閃爍(燈慢閃爍: 燈亮 1.8 秒，熄滅 0.2 秒)。CAN 工作指示燈會持續(xù)點亮10 秒左右，之后 CAN 在正確接收到控制器數據的情況下，CAN 工作指示燈會點亮閃爍; 在 60 秒之內，如果 CAN 傳輸出現(xiàn)問題，CAN 工作指示燈會熄滅以指示 CAN 線路故障。
