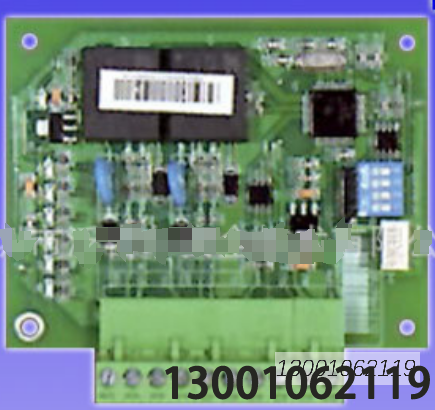

技術特性
工作電壓:DC 24V
工作電流:<200mA
工作溫度:0C~55C
工作環境相對濕度:<95%RH (40C2C(無凝露)
通訊接口:CAN 總線輸入、CAN 總線輸出。
拓撲結構:設置功能撥碼可提供三種，分別為手拉手總線聯網、兼容A版環形聯網、B版環形聯網。
通訊距離:相鄰的 LD6931 的通訊距離為 5Km。該數值為理論值，布線或電磁干擾可能會縮短通訊距離。
最大聯網數量:在總點數不超的情況下，最大支持 255 臺控制器聯網。
安裝與調試
4.1布線要求
4.1.1 CAN 總線
宜選用截面積不小于 1.5m的阻燃雙色雙絞銅芯線或截面積不小于 1.5m的阻燃雙色雙屏蔽銅芯線，連接導線的長度應以總導線電阻<502 為限，否則應考慮增大導線截面積 (不宜采用平行線)。
4.1.2穿管要求應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。42布線方式及要求
4.21環形聯網連接方式

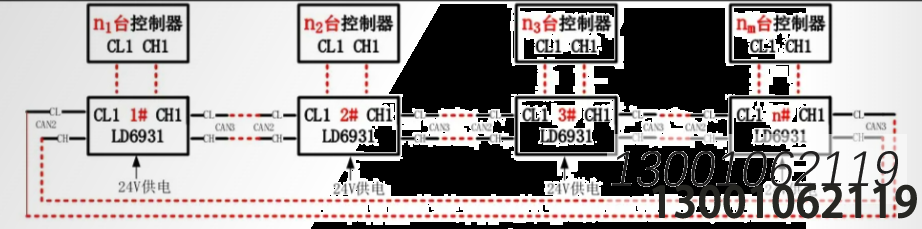

CAN 總線環形聯網卡采用環形首尾相連的組網方式。如圖4-1 所示:
環形方式連接示意圖又
說明:
LD6931 的 CAN1 和控制器相連，從CAN3 開始和相鄰的CAN2 首尾相連形成環型，虛線處的電阻值須為60Q 左右。
LD6931的地址允許重復。
A版環形聯網要求:
最少 2臺控制器聯網，最多 64 臺控制器聯網。
n;~n都必須為1，且nn的累加和最大值為64。
> 1個 LD6931只能與1臺控制器相連，且網絡中的控制器地址不允許重復B 版環形聯網要求:》 n~n大于0，最少2臺控制器聯網，且n~n.的累加和最大值為 255，即最多為 255 臺控制器聯網> 1個LD6931能與多臺控制器相連，且網絡中的控制器地址允許重復。4.22總線連接方式
采用總線的網絡連接方式使用方式如下圖。如圖4-2 所示:
總線萬伴傳息含
說明:
LD6931的地址不允許重復。
LD6931的 CAN1 和控制器相連，1的 CAN2和n#的CAN3 必須空不接，虛線處的電阻值須為 60Q左右Vni~n大于0，最少2臺控制器聯網，且 n~n的累加和最大值為255，即最多為255 臺控制器聯網。
4.3調試說明
4.3.1CAN 總線的應為 CL接 CL,CH接 CH,應接觸良好、穩定可靠、不應虛接、短接。
4.3.2該產品有良好的 EMC 性能，為了信號的穩定和更遠距離的傳輸，應確認該產品的接地孔和大地可靠連接距離較遠或現場電磁干擾較大，宜采用屏蔽雙絞線，可降低干擾對該產品的影響。
4.3.3 如果L7 指示燈長亮，請檢查與報警機連接的 CAN1是否接反、接觸不良、終端電陽未匹配，應調整到60 歐姆。
