技術特性
2.1技術參數
工作電壓:DC 24V/1A
工作電流:<500mA
溫度:0C~55C
相對濕度: ≤95%H (40C2C)
通訊接口: CAN 輸入、光纖輸出
光纖接口:SC 接口
光纜要求:單模石英光纜
光纖衰減:絕對值不大于 13dBm
通訊距離:光纖衰減達標情況下，相鄰的兩個 LD6933A，最大通訊距離為 40Km
拓撲結構:光纖總線聯網，光纖環形聯網
最大聯網數量:在總點數不超的情況下，最大支持 255 臺 E/EN 系列控制器聯網
第三章結構特性與工作原理

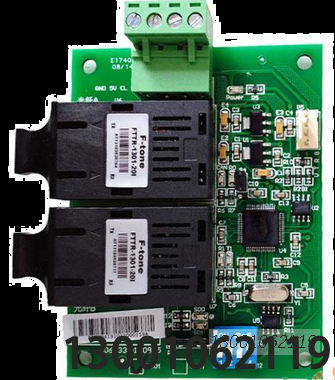

3.1 工作原理
本產品由嵌入式 MCU 單片機，一路 CAN 總線和兩路光纖控制電路組成。實現火災報警控制器之間組成環形拓撲結構，將 CAN 總線輸入數據轉換成光纖傳輸，增強 CAN 總線通訊穩定性和傳輸距離，完成 CAN 總線數據在環形網絡上的正確傳輸。
3.2 外形及安裝尺寸
如圖 3-1 所示:(單位 mm)
安裝與調試
4.1布線要求
4.1.1 CAN 總線
宜選用截面積不小于 2.0mn的阻燃雙色雙紋芯線或裁面積不小于 2.0m的阻燃雙色雙紋銅芯線，連接導線的長度應以總導線電阻<502 為限，否則應考慮增大導線截面積(不宜采用平行線)。
4.1.2 穿管要求
應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。4.2布線方式及要求
4.2.1環形聯網連接方式

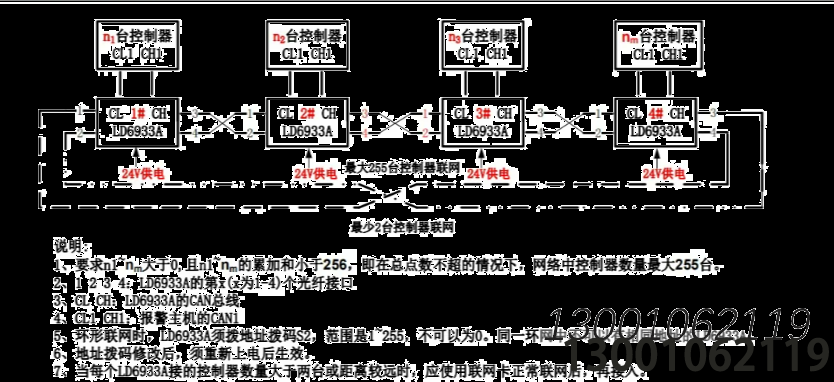

光纖環形聯網卡采用環形首尾相連的組網方式。如圖 4-1 所示:
總線連接方式

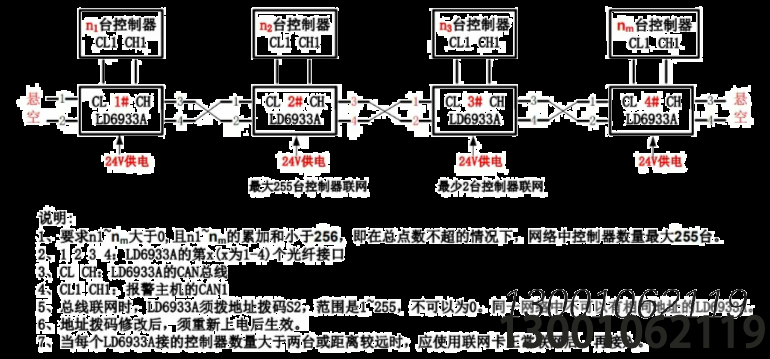

采用總線的網絡連接方式使用方式如下圖。如圖 4-2 所示:
調試說明
4.3.1 光纖線不能打死彎，彎曲程度不能小于 120”，推薦環形打彎。4.3.2 如果無光警告第 1路(L4)、第 2 路(L5)被點亮，說明光有斷開或者衰減過大的地方，注意檢查光纖連線是否有問題。詳情查看前文發光二極管說明。
4.3.3 如果 CAN 燈長時間未閃爍，請檢查與報警主機連接的 CAN 線是否接反，或者接觸不良，或者終端電阻值不合適，推薦調整到 60 歐姆。
