技術特性
2.1功能簡介
采用專用嵌入式 MCU。
兩路 CAN 總線。
CAN 總線數據、物理隔離通訊。
2.2 技術參數
工作電壓: DC 24V
要求溫度:0C~50C
工作電流:>200mA。相對濕度: ≤95%H(40C2C )
第三章 結構特性
3.1 外形及安裝尺寸
如圖:(單位 mm)
安裝與調試
4.1布線要求
4.1.1 CAN 總線:宜選用截面積不小于 2.0m 的阻燃雙色雙銅芯線或截面積不小于 2.0m 的阻燃雙色雙紋屏蔽銅芯線，連接導線的長度應以總導線電阻<50 為限，否則應考慮增大導線截面積(不宜采用平行線)。4.1.2 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。
4.1.3 現場系統接線示意圖:

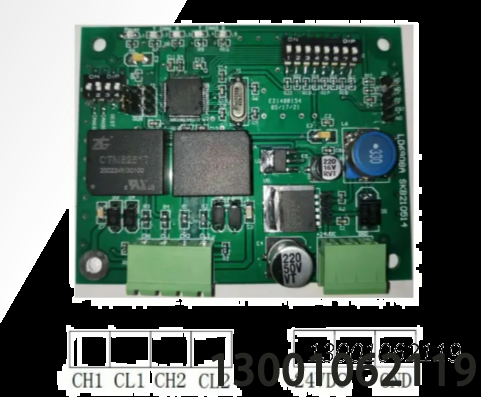

撥碼說明:
SW1撥碼的第一位為 CH1、CL1終端電阻 (120 歐)。撥碼為 ON 時，為 CAN1 加上終端電阻:撥碼為 OFF時，為 CAN1 去掉(不加) 終端電阻。
SW1 撥碼的第二位為 CH2、CL2 終端電阻 (120 歐)。撥碼為 ON 時，為 CAN2 加上終端電阻;撥碼為 OFF時，為 CAN2 去掉 (不加) 終端電阻。
SW1 撥碼的第三位為系統復位撥碼。撥碼為 ON 時，系統處于復位狀態: 撥碼為 OFF 時，系統處于正常運行狀態。
SW2 撥碼的前六位為 LD6908A 地址撥碼(應用于管廊項目，相當于分區號)。撥碼從低到高為二進制表示方法，地址對應 1~63。
SW2 撥碼的第七位為使能位。撥碼為 ON 時，SW1 撥碼的前六位地址有效(1-63): 撥碼為 OFF 時，SW2撥碼的前六位地址無效。
SW2 撥碼的第八位為濾除(屏蔽) 位。撥碼為 ON 時，濾除(屏) CAN 總線上的無用信息:撥碼為 OFF時，不濾除 (屏蔽)CAN 總線上的無用信息。
S1跳針為通過串口下載程序和程序正常運行跳針。當跳到 ISP 側時，可以通過串口 (J2) 升級 LD6908程序(需要使用特定升級軟件)。當跳到 RUN 側時，程序處于正常運行狀態不能通過串口 (J2) 升級 LD6908A程序。
