介紹:
LD3600ED-1 主要用于火災報警控制器的二總線回路中,隔離線路中的短路點,保證線路中的其他設備的正常運行??梢耘c利
達公司生產的 E/EN/EL 災報警控制器配合使用。本產品無污染、功耗低,適用于各種工業及民用建筑。
功能:
★ 二總線,無極性,不占地址點。
★ 不需要外接電源。
★ 單向使用。
★ 綠色指示工作,紅色指示短路。
主要技術指標:
內容 技術參數
類型 總線短路保護器
指示燈 工作指示燈—正常工作綠色指示燈常亮 短路指示燈—短路時紅色指示燈常亮
工作電壓 DC 14V~24V
工作電流 靜態電流:<3.0mA 短路動作電流:<200mA
輸出路數參數 1 路
工作環境溫度 -40℃~55℃
工作環境相對濕度 ≤95% (40±2)℃(無凝露)
安裝方 式 配合本公司 LD60(ED)底座安裝使用,采用插拔式結構,安裝方便
最大外形尺寸 長 85mm×寬 37mm×高 85mm(含底座)
重量 0.15Kg±0.005Kg

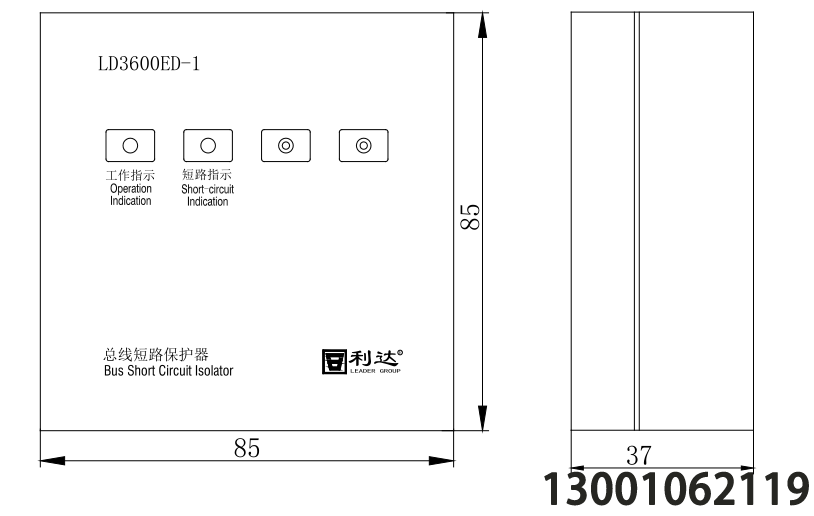

外形結構示意圖:

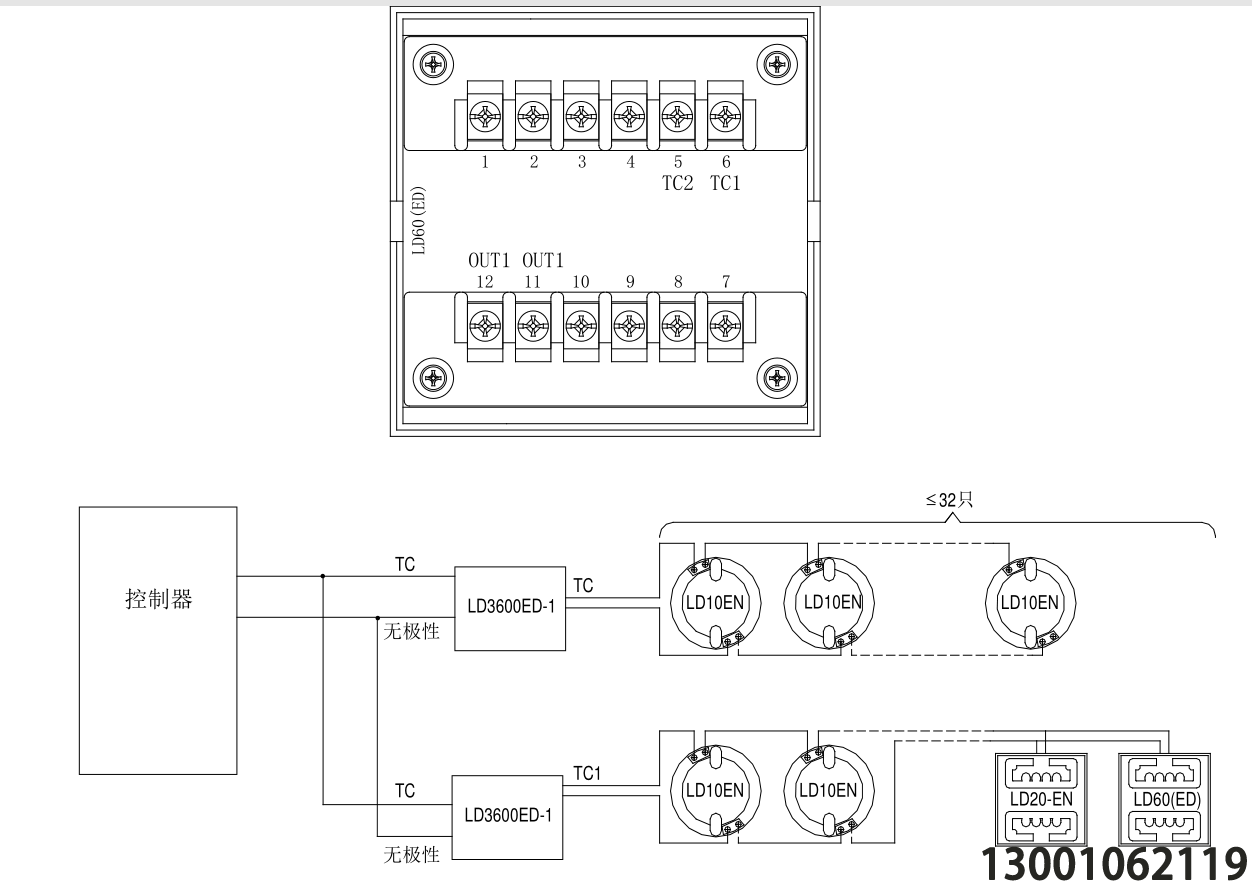

端子接線示意圖
安裝步驟:與 與 LD4400ED- -1 1 相同。
布線要求 :與 與 LD4400ED- -1 1 相同。24小時咨詢熱線13001062119
