介紹：
LD6806ED 中繼模塊主要作用是擴增二總線負載能力，提高消防報警系統的可靠性。此外 LD6806ED 也具備短路保護隔離器
的作用。滿足 GB 16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性
產品認證實施細則》, 取得消防產品 3C 認證證書。
功能：
★ 二總線，無極性，不占地址點。
★ 電源總線，有極性。
★ 建議同一回路中負載電流超過 100mA 或線路總電阻超過 50Ω 時加一個中繼模塊。
主要技術指標：
內容 技術參數
類型 中繼模塊
指示燈 正常工作時紅色指示燈閃亮
工作電壓 電源總線：DC 24V 二總線：DC 14V～24V
工作電流 電源總線：＜200mA 二總線電流：＜3.5mA
工作環境溫度 －40℃～55℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
安裝方式 配合本公司 LD60(ED)底座安裝使用，采用插拔式結構，安裝方便
最大外形尺寸 長 85mm×寬 37mm×高 85mm(含底座)
重量 0.16Kg±0.005Kg

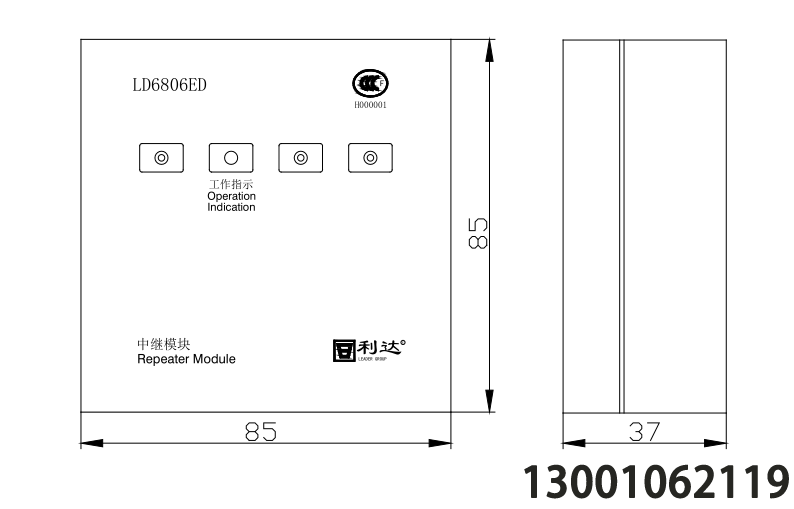

外形結構示意圖

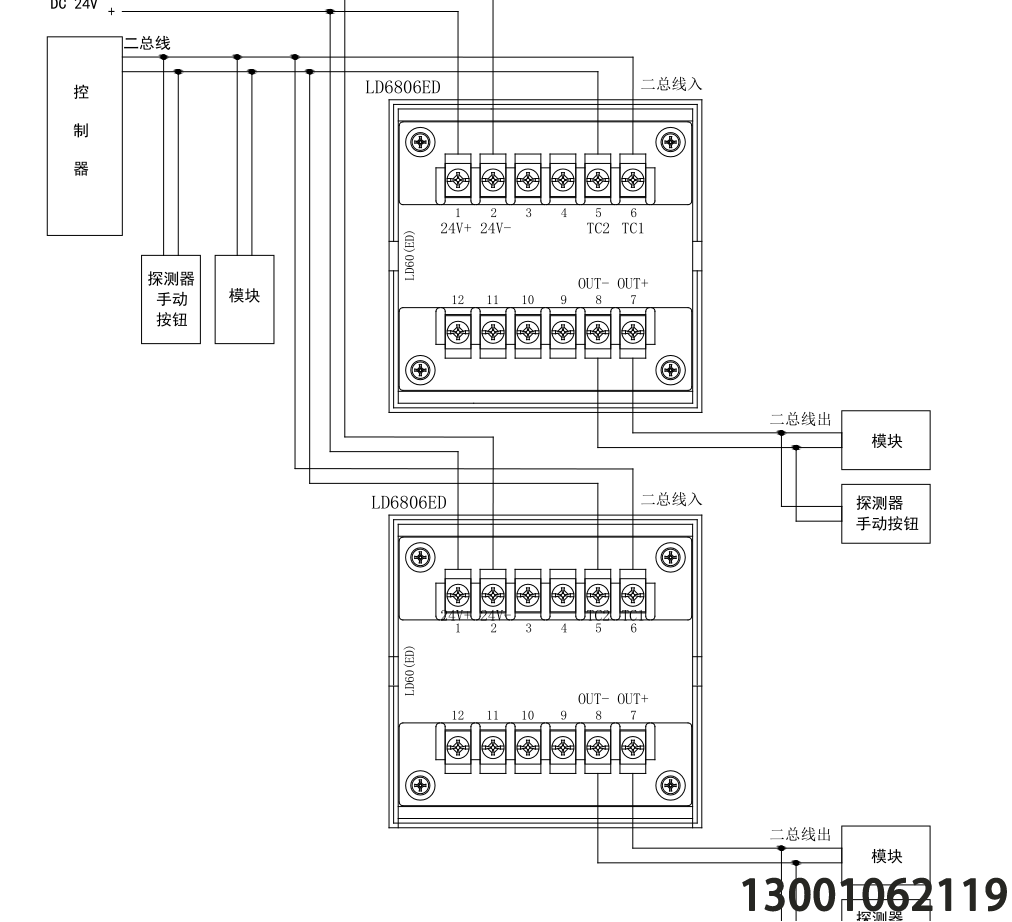

接線示意圖
外形結構示意圖
接線示意圖
安裝步驟： 與 與 LD4400ED- -1 1 相同。
布線要求 ： 參見 LD128E II II 。24小時咨詢熱線13001062119
