介紹：
LD3600ED-3 主要用于火災報警控制器的二總線回路中，隔離線路中的短路點,保證線路中的其他設備的正常運行?？梢耘c利
達公司生產的 E/EN/EL 系列火災報警控制器配合使用。本產品無污染、功耗低，適用于各種工業及民用建筑。LD3600ED-3 輸出為
3 路，各路獨立保護，不相互影響。
功能：
★ 二總線，無極性，不占地址點。
★ 不需要外接電源。
★ 單向使用。
★ 綠色指示工作，紅色指示短路。
主要技術指標：
內容 技術參數
類型 總線短路保護器
指示燈 工作指示燈—正常工作綠色指示燈常亮 短路指示燈—短路時紅色指示燈常亮
工作電壓 DC 14V～24V
工作電流 靜態電流：＜3.0mA 短路動作電流：＜200mA
輸出路數參數 3 路
工作環境溫度 －40℃～55℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
安裝方式 配合本公司 LD60(ED)底座安裝使用，采用插拔式結構，安裝方便
最大外形尺寸 長 85mm×寬 37mm×高 85mm(含底座)
重量 0.15Kg±0.005Kg

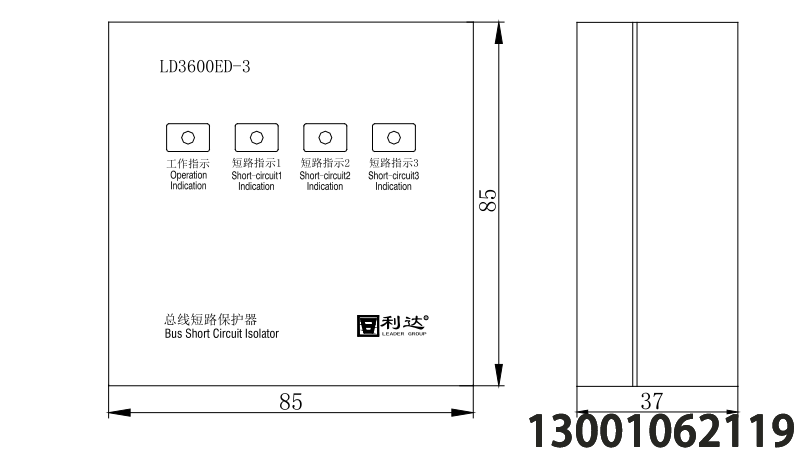

外形結構示意圖：

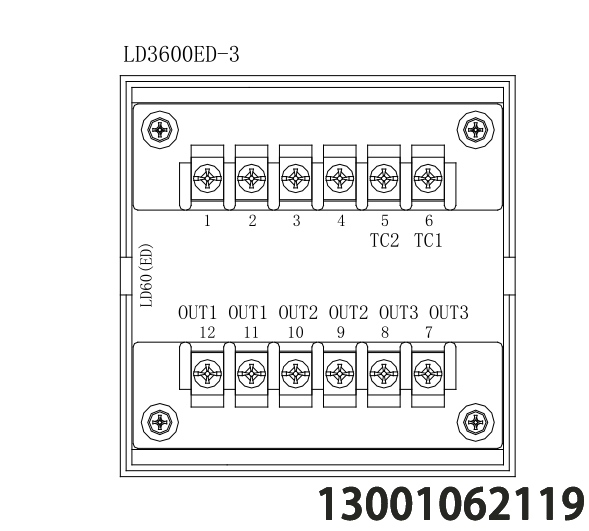

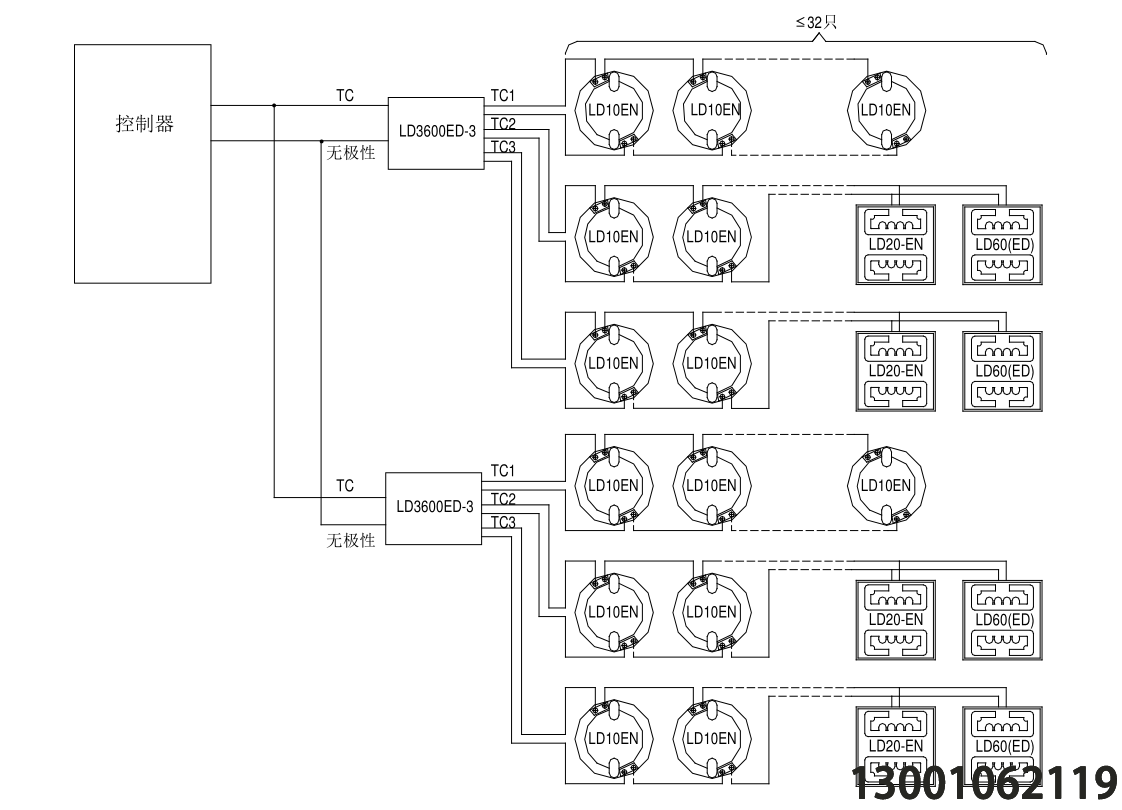

端子 圖 與 接線示意圖 ：
安裝步驟： 與 與 LD4400ED- -1 1 相同。
布線要求 ：與 與 LD4400ED- -1 1 相同。
