介紹：
LD6804ED 采用特殊防潮技術和插拔式結構設計。采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔
式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于消防廣播的控制?？梢耘c利達公司生產的 E/EN/EL 系列火災報警
控制器配合使用。滿足 GB 16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強
制性產品認證實施細則》,取得消防產品 3C 認證證書。本產品無污染、功耗低，適用于各種工業及民用建筑。
功能：
★ 二總線，無極性。
★ 電源總線，有極性。
★ 占一節點地址，采用電子編碼方式編址(0～255）。
★ 具有工作指示燈和輸出動作指示燈。
★ 接收控制器啟動/停止命令，切換輸出。
★ 外接線斷路、短路時，模塊返回故障信號。
★ 任何一個喇叭連接線短路、開路，模塊返回故障信號。
主要技術指標：
內容 技術參數
類型 輸出模塊
指示燈 輸出動作燈—輸出動作紅色指示燈閃亮 工作指示燈 —工作正常綠色指示燈閃亮
工作電壓 電源總線：DC24V 二總線：DC 14V～24V
工作電流 電源總線：＜10mA (靜態) ＜10mA (空載啟動) 二總線電流：＜1.5mA
輸出信號參數 ≤120V 音頻信號/60W
工作環境溫度 －40℃～55℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
安裝方式 配合本公司 LD60(ED)底座安裝使用，采用插拔式結構，安裝方便
最大外形尺寸 長 85mm×寬 37mm×高 85mm(含底座)
重量 0.17Kg±0.005Kg

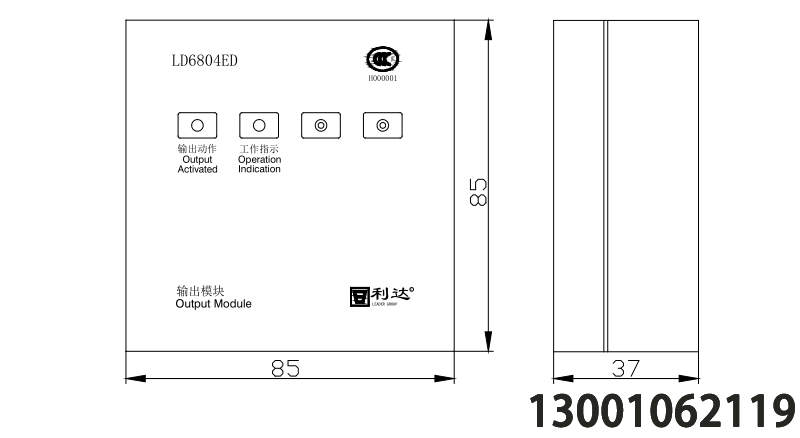

外形結構示意圖：

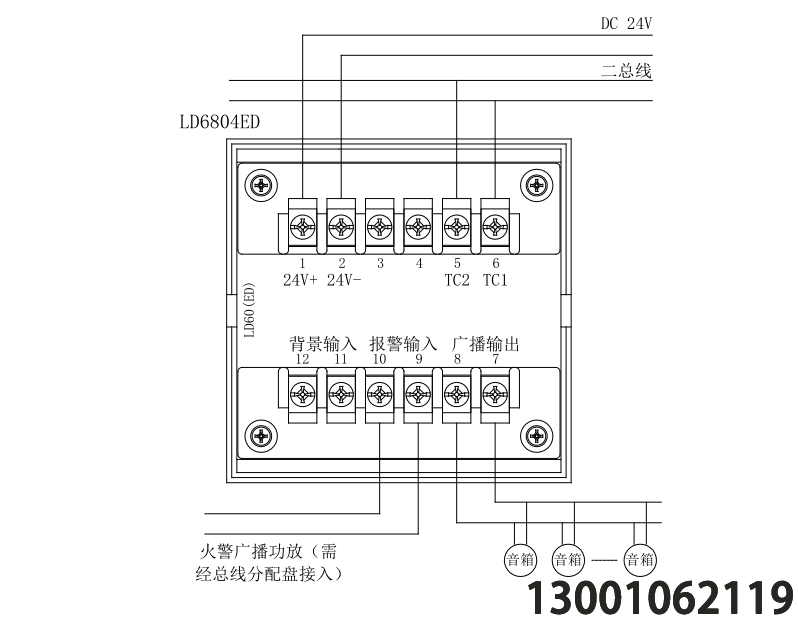

接線示意圖
接線示意圖
安裝步驟： 與 與 LD4400ED- -1 1 相同。
布線要求 ：
★ 二總線：宜選用截面積≥1.0mm
2 的耐火 BV 銅芯電線線纜。連接導線的長度應以總導線電阻＜50Ω為限，否則應考慮增大
導線的截面積，或加裝總線中繼器（不宜采用平行線）。
★ DC 24V 電源總線：宜選用截面積≥1.5mm
2 的耐火 BV 銅芯電線線纜，電源線總壓降≤3V，否則應考慮增大導線截面積。
★ 廣播音頻線：宜選用截面積≥1.0mm
2 的阻燃 RVS 銅芯雙絞線 24小時咨詢熱線13001062119
