介紹：
LD6801ED-1 采用單片機和智能軟件，特殊防潮技術、表面貼裝(SMT)生產工藝和插拔式結構設計，工作穩定可靠，具有較強
的抗干擾能力。主要用于防火卷簾門、消防風機、消防泵等設備的控制,可以與利達公司生產的 E/EN/EL 系列火災報警控制器配合
使用。滿足 GB 16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強制性產品
認證實施細則》,取得消防產品 3C 認證證書。本產品無污染、功耗低，適用于各種工業及民用建筑。
功能：
★ 二總線，無極性。
★ 采用電子編碼，占一個節點地址（0～255）。
★ 可輸出一路無源常開點信號。
★ 可輸入一個聯動設備動作后的反饋輸入信號。
★ 單色指示燈顯示模塊動作信息。
★ 輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息。
主要技術指標：
內容 技術參數
類型 輸入/輸出模塊
指示燈 輸出動作燈—輸出動作紅色指示燈常亮 輸入動作燈—輸入動作紅色指示燈常亮
工作電壓 DC 14V～24V
工作電流 ＜1.5mA
輸出信號參數 1 路無源常開點輸出(最大輸出電流 1.5A) (外部電壓：DC 0V～30V AC 0V～125V)
輸入信號參數 1 路無源開關量信號輸入
工作環境溫度 －40℃～55℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
安裝方式 配合本公司 LD60(ED)底座安裝使用，采用插拔式結構，安裝方便
最大外形尺寸 長 85mm×寬 37mm×高 85mm(含底座)
重量 0.16Kg±0.005Kg

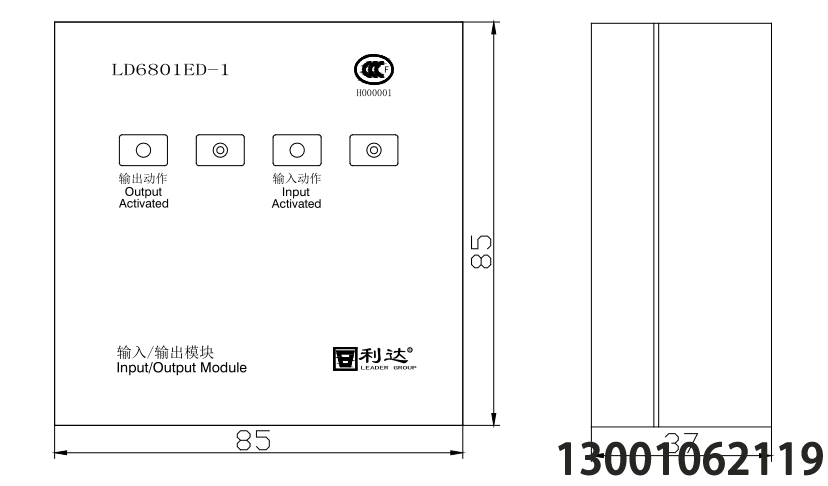

外形結構示意圖：

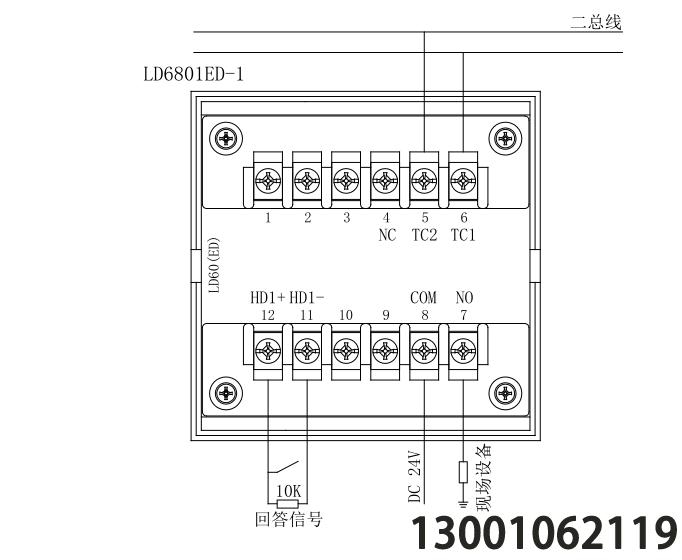

接線示意圖
安裝步驟：與 與 LD4400ED- -1 1 相同。
布線要求 ：與 與 LD 6800 ED- -1 1 相同。24小時咨詢熱線13001062119
