介紹：
LD4401ED 中繼模塊采用特殊防潮技術和插拔式結構設計。內置單片機，適時處理采集的輸入信息，工作性能穩定可靠，具有較
強的抗干擾能力。滿足 GB 16806-2006《消防聯動控制系統》、CNCA-C18-01:2014《強制性產品認證實施規則》、CCCF-HZBJ-01《強
制性產品認證實施細則》,取得消防產品 3C 認證證書。LD4401ED 配接設備使用 3 線制，分別為供電輸出、信號輸入、公共地。輸入
信號為模擬電壓，輸入信號被實時采集，可上傳到控制器。根據輸入信號的值，模塊有故障、正常監視和報警三種狀態?？梢院屠?/span>
達公司生產的 E/EN/EL 系列火災報警控制器配合使用。本產品無污染、功耗低，適用于各種工業及民用建筑。
功能：
★ 二總線，無極性。
★ 采用電子編碼，占一個節點地址（0～255）。
★ 電源總線，有極性。
★ 單色指示燈顯示狀態信息。
★ 提供 1 組供電輸出。
★ 可接收 1 路模擬量中繼信號，根據信號值判斷模塊狀態。
★ 可檢測外接線路斷路、短路故障。
主要技術指標：
內容 技術參數
類型 中繼模塊
指示燈 正常工作—紅燈閃亮 火警—紅燈常亮
工作電壓 電源總線：DC24V 二總線：DC 14V～24V
工作電流 電源總線：＜1.6mA 二總線電流：＜1.6mA 供電輸出電壓 DC24V/300 mA (最大)
輸入信號參數 模擬量電壓信號 DC 0～24V
模塊狀態 U SG ＜5V 為故障， 5V≤U SG ＜16V 為報警，U SG ≥16V 為正常監視
工作環境溫度 －40℃～55℃
工作環境相對濕度 ≤95％ (40±2)℃（無凝露）
安裝方式 配合本公司 LD60(ED)底座安裝使用，采用插拔式結構，安裝方便
最大外形尺寸 長 85mm×寬 37mm×高 85mm(含底座)
重量 0.15Kg±0.01Kg

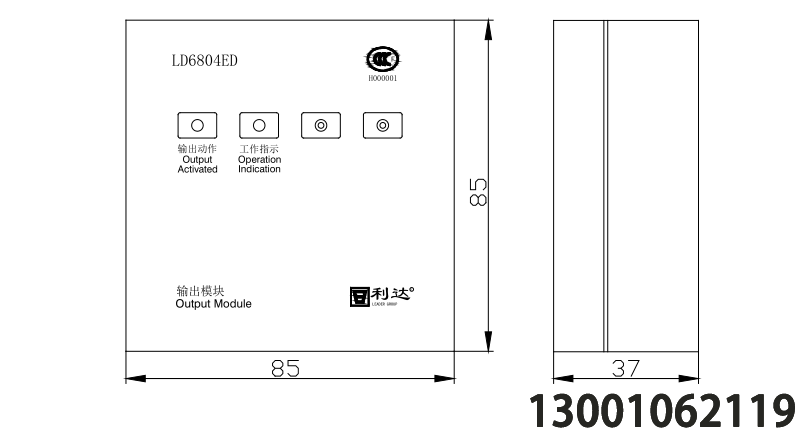

安裝示意圖

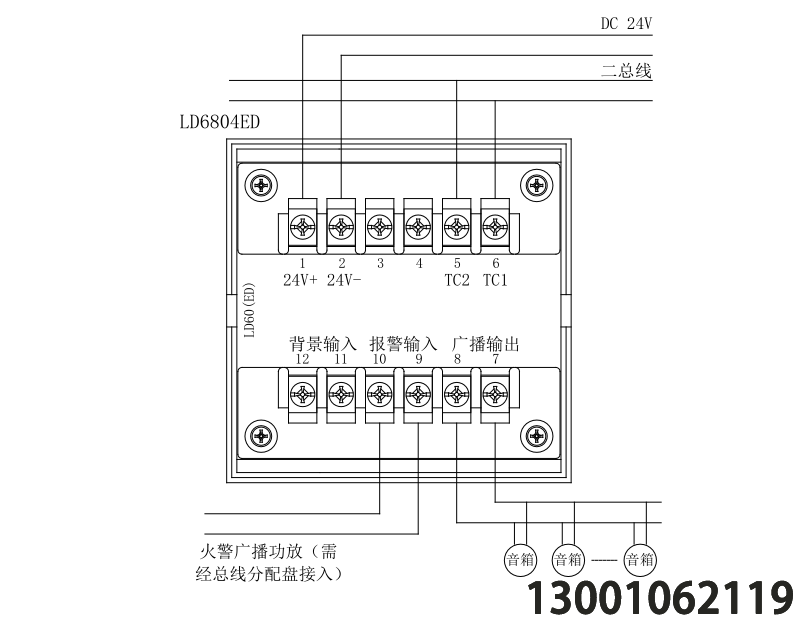

接線示意圖
安裝示意圖
接線示意圖
安裝步驟： 與 與 LD4400ED- -1 1 相同。
布線要求 ：與 與 LD6800 ED- -1 1 相同。24小時咨詢熱線13001062119
