技術特性
容量:可控制 1-2 個防火分區。
接線: LD5503EN 氣體滅火控制器對外接設備提供 3 組接線端子，共 19 根線。采用交流 220V 供電，和火災報警控制器通過 CH、CL 通訊連接。每個防火分區和外接設備有 14 個端子連接 (GPOLT+、GPOUT -、HD、24V、SHG、GND 、COM、OFF、24V、AUTO、GND、SQ、GND、ST)(可參考附頁工程接線示意圖)。1) 氣體滅火控制器主電源為交流 220V 市電，無市電時為 24V 蓄電池供電，可自動切換。2)和火災報警控制器通過 CAN 總線連接。
3)和鋼瓶控制闊二線制連接，最大輸出電流: 2A。
4) 和聲光警報器(如報警閃燈、警笛、警鈴等) 采用二線制連接 (SHG、VSS)，單區允許通過最大電流:1M。無源常開接點二線制連接(COM、OFF)，常用來切斷空調等輔助設備電源也可以和 24V、VSS 配合實現啟動聲光、警鈴等設備。
5) 和現場緊急啟停按釩(須給現場緊急啟停按提供 24V 電源)采用四線制連接(24V、VSS、SQ、ST)
6)和壓力開關二線制連接(GPH、VSS)，與放氣指示燈二線制連接 (GPH、24V)。7)和現場自動/手動轉換開關三線制連接 (AUTO、VSS)。監視功耗:S5w
版本:V1.2
工作條件:溫度:0C~45C
相對濕度: 595%(402)C《無凝露)。

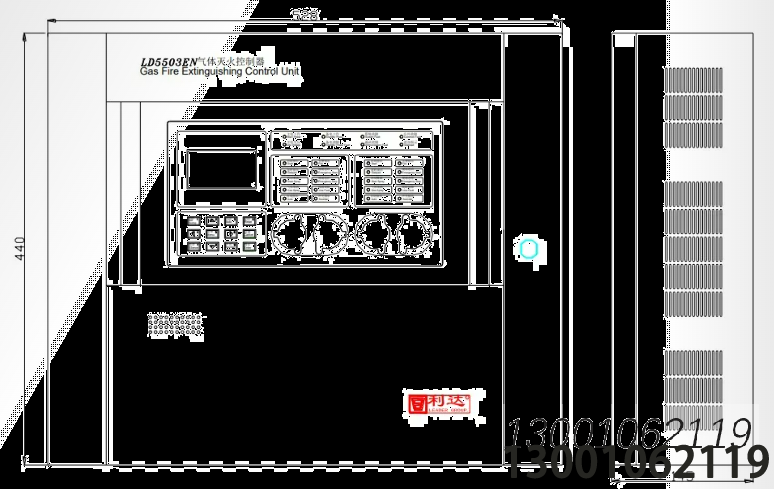

安裝與調試
5.1 安裝說明
5.1.2
檢查裝箱單內容是否與訂貨合同配置相符。打開包裝箱后，根據裝箱單內容對箱內所有貨物逐一核查(如說明書、柜門鎖、控制鎖鑰匙、按鍵保護罩等)，核對正確后打開機箱查看有無松動現象，確保連接正確可靠后按下面的步驟逐一進行調試。5.2 外接端子說明
氣體滅火控制器和火災報警控制器用二線制連接CH、CL)，每個防火分區和外接設備有 14 個子(12個信號) 連接 (GPOUT+、GPOUT-、D、24Y+、SHG、GND 、C0M、0FF、AUTO、GXD、SQ、GND、ST、 GND)。(可參考附頁工程接線示意圖)
5.21外接設說明
GPOUT+、GPOUT -:鋼瓶控制驅動線?？蛇B接鋼電磁閥等鋼瓶控制驅動設備。有動作時輸出電壓約為DC24Y，最大電流容量為 2A。進行線路故障檢測時，負載電阻需在 30Q -10KQ 之間，否則需加繼電器轉接。HD:放氣反饋信號輸入端。低電平信號(0V)有效。進行線路故障檢測時需在終端配接終端電阻(20K)。24V、GND:24Y 輸出端子。為方便外部接線，在每路多線端子中有 DC24Y 電源線轉接端。
COM、OF:無源常開接點。當進入延時啟動過程時該輸出由常開轉為閉合。一般用來切換空調電源。接點容量為 DC30V 2A。
SHG: 聲光報警驅動線。輸出時對 VSS 的電壓約為 DC24V，最大電流容量為 1A可驅動聲光警報器或警鈴警笛等聲光報警設備。
SQ:現場緊急啟動信號輸入端。高電平信號 (>18V)有效
ST:現場緊急停止信號輸入端。高電平信號 (>18V) 有效
AUTO:現場手/自動轉換信號輸入端。低電平信號(<6V,LD1200A 的手動燈亮)為手動,高電平信號(>18V,LD1200A 的白動燈亮》為自動，6-18V 為故障。
5.2.2布線
* 通訊線:宜選用一對雙絞線或雙芯屏蔽線，尤其是距離較遠超過( 1km)時強烈推薦使用雙紋屏敲線。DC24V 電源總線:宜選用截面積不小于 2.5 阻燃雙色雙絞軟線(ZRRVS2X2.5 或選用截面積不小于 2.5m的阻燃銅芯電纜 (ZR-KVV2X2.5 ，耐壓2250V。電源線總壓降3V，否則應考慮增大導線被面積。
鋼瓶控制輸出線和聲光報警輸出線采用截面積≥1.5mm“的銅導線。直拉線:宜選用截面積不小于 1.5 m 阻燃銅芯電纜 (ZR-KVV12X1.5 ，耐壓250V。線路壓降不應大于 3V，否則應增人導線的線徑。
穿管要求:直拉線應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路穿入同一管中。
OFF、COM端不可直接接入強電，切換強電信號需用繼電器隔離。
其它外接線采用截面積≥1.0mm 的銅導線。
