安裝與調試
4.1
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。各種連接線是否完好。若有問題應及時解決，方可進行安裝。4.2安裝
安裝工具:配套的編址器一臺，M4*25 螺釘 2 個，螺絲刀一把。安裝步驟
電子編碼:將編址器上二個鱷魚夾與 LD1300 氣體釋放警報器的 TC 導線相連接，編寫相應的地址號(備注: LD1300(F)不需編址)
安裝固定螺釘:依據圖 3-2 的安裝尺寸，用脹塞將二個 M4*25 螺釘水平固定在預埋盒上方。
接線:LD1300: 將氣體釋放警報器的兩根 TC 導線不區分極性地接入預埋盒的 TC 二總線端子上。
LD1300(F): 將氣體釋放警報器的兩根 DC 導線不區分極性地接入預埋盒的 DC 供電端子上。
將已連接好線路的氣體釋放警報器掛到墻面二個水平螺釘上。
布線要求TC 二總線和 DC 總線:宜選用截面積不小于 10m燃雙色雙絞軟銅線(ZR-RVS2*1.mm或選用截面積不小于 1.0m阻燃銅芯電纜(ZR-KVV2*1.0mm)，耐壓 250V。連接導線的長度應以總電阻<502 為
限，否則應考慮增大導線面積，或加裝總線中繼器。 接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。《穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽。
4.4調試方法
LD13000在斷電狀態下，用電阻檔測量 TC 二總線間電阻，若電阻大于 500kQ ，則探測回路正常。0當接線完成，經過仔細檢查無誤后，系統正常通電，用萬用表直流電壓檔測量聲光報警器 TC 二總線

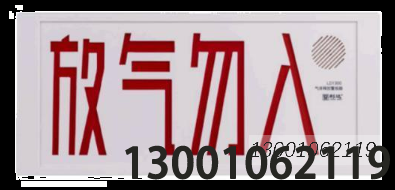

的電壓，電壓范圍必須在 DC 14V~24V 之間;《 在控制器上開通 LD1300 氣體釋放警報器的節點地址，類型設置為“聲光警報”。在正常情況下，手動方式啟動LD1300氣體釋放警報器后,直接發出強烈的報警聲和“放氣勿入”閃燈信號。手動方式停止LD1300氣體釋放警報器的報警聲停止，閃燈熄滅。
LD1300(F) L.D1300(F)在斷電狀態下，用電阻檔測量 DC 總線間電阻，若電阻大于 500kQ ，則探測回路正常?！懂?dāng)接線完成，經過仔細檢查無誤后，系統正常通電，用萬用表直流電壓檔測量 DC 總線的電壓，電壓范圍必須在 DC 14V~28V 之間:
在正常情況下，手動方式啟動 LD1300(F)氣體釋放警報器后，直接強烈的報警聲
