安裝與調試

4.1布線要求

4.1.1通訊線穿管要求(1)應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中

(2)遠離強電線纜(要在 30cm-50cm 外)

(3)不能與強電線纜同穿一根管

(4)長距離線管盡量用整管

(5)線管要和散熱設備相距 40cm 及以上

(6)線纜不要轉死角

4.2布線方式

4.2.1總線連接方式

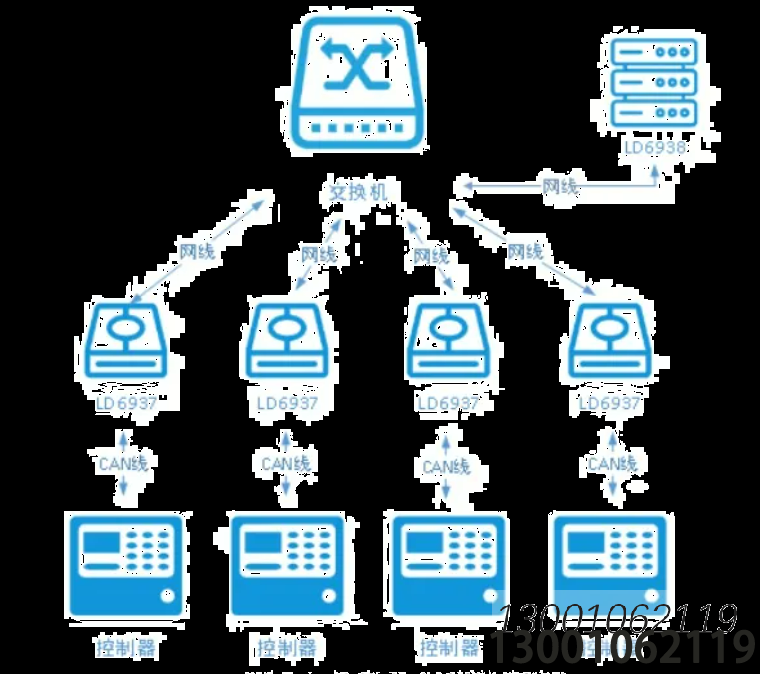

采用總線的網絡連接方式使用方式如下圖。如圖4-1 所示:

4.3 調試說明

4.3.1功能調試

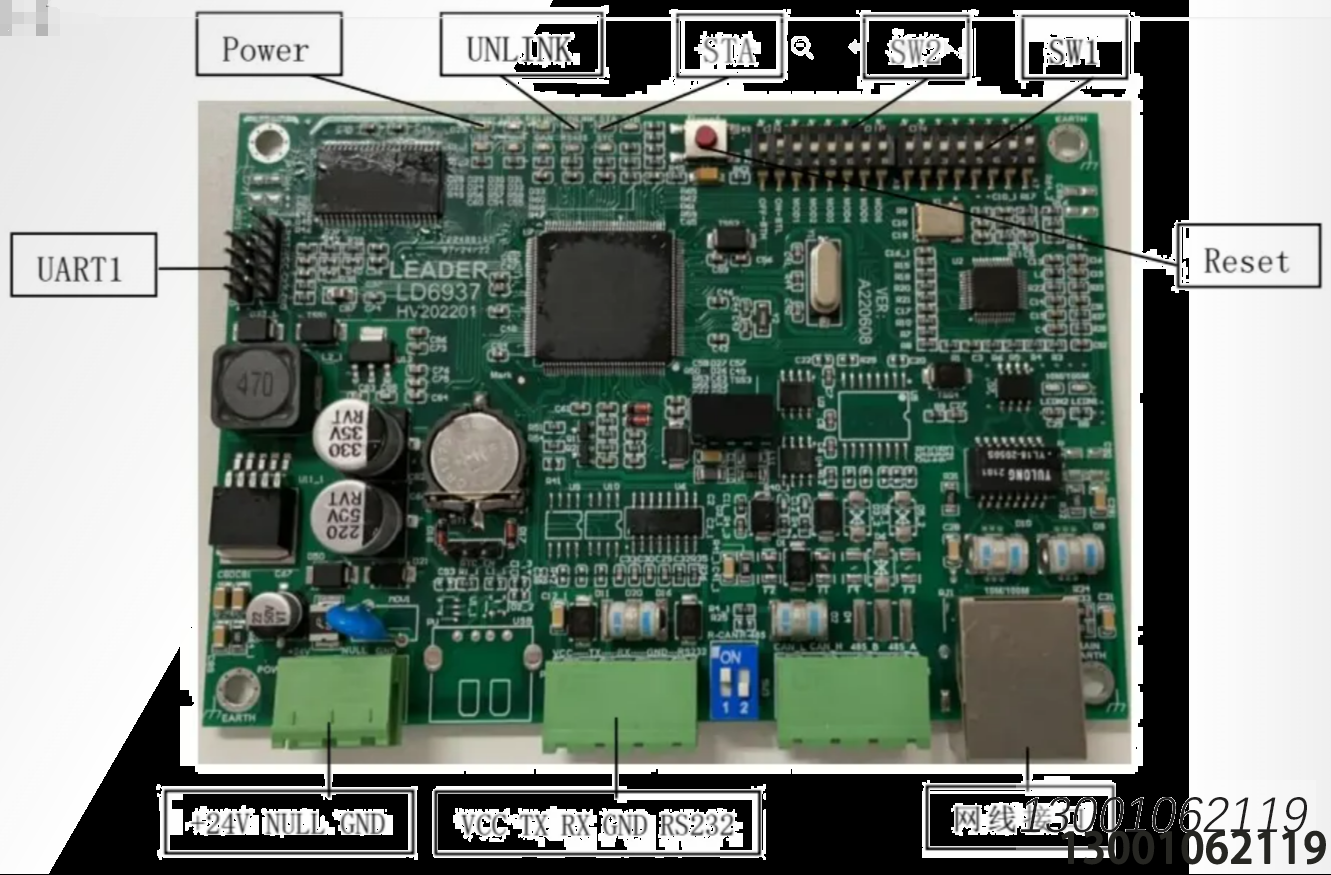

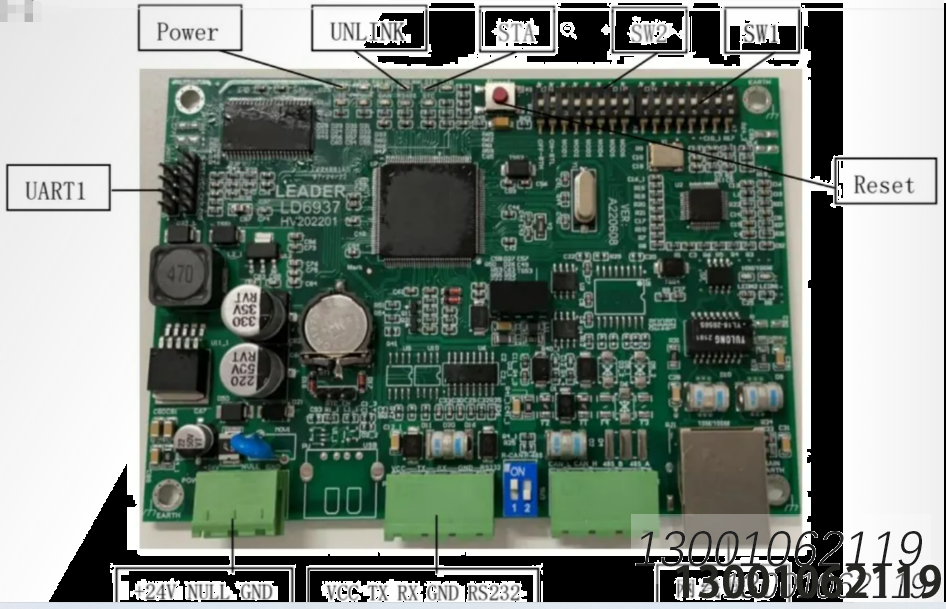

(1)檢查 STA 是否閃亮，如果閃亮系統已經啟動。

(2)在控制器集中機上觀察節點狀態，查看區域機是否正常上線，控制器集中機能否網絡復位，消音所有分機。在網絡中任一區域機上模擬火警，觀察控制器集中機能否正確顯示。4.3.2網絡信息配置硬件操作:使用LD200EN的RS232接口連接 LD6938的RS232連

軟件操作:

(1)打開 LD693X 配置調試軟件:

(2)串口設置:點擊檢測串口，選擇連接 LD200EN 的串口號，更改波特率為 15200，數據位 8、校驗位0停止位 1，打開串口。
