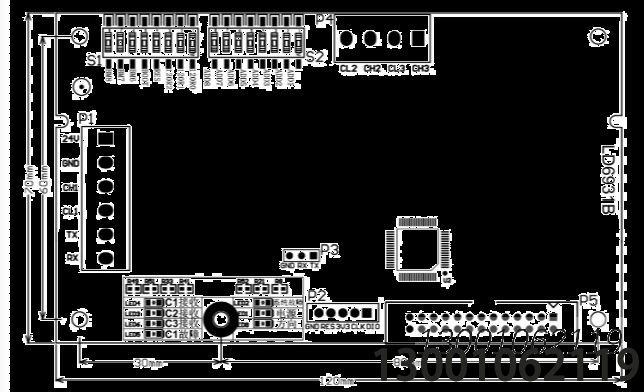

技術特性
工作電壓:DC 24V
工作電流:<200mA
工作溫度: 0C~55C相對濕度:≤95%RH (40C2C)(無凝露)通訊接口:CAN 總線輸入、CAN 環型或總線輸出通訊距離: 相鄰的 LD6931B 的通訊距離為 5Km。(布線或電磁干擾可能會縮短通訊距離。)最大聯網數量:最大支持 255 臺控制器聯網。
安裝與調試
4.1 布線方式及要求
4.1.1 環型聯網述接方式

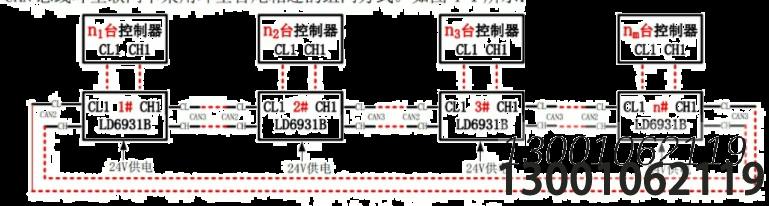

CAN 總線環型聯網卡采用環型首尾相連的組網方式。如圖 4-1 所示:
、
醫 4-1 環型方式連接示意圖
說明:
LD6931B 的 CAN1 和控制器相連，從 CAN3 開始和相的 CAN2 首尾相連形成環型，虛線處的電阻值須為60貝 左右
LD6931B 的地址不允許重復舊協議，環型聯網要求:
最少 2 臺控制器聯網，最多 64 臺控制器聯網。
n~n都必須為 1，且n~n的累加和最大伯為 64.
1 個 LD6931B 只能與 1 臺控制器相連，且網絡中的控制器地址不允許重復
新協議，環型聯網要求:》 n~n大于 0，最少2 臺控制器聯網，且n~.的累加和大值為 255，即最多為 255 臺控制器聯網> 1 個 LD6931B 能與多臺控制器相連，且網絡中的控制墨地址允許重復4.1.2 總線連接方式

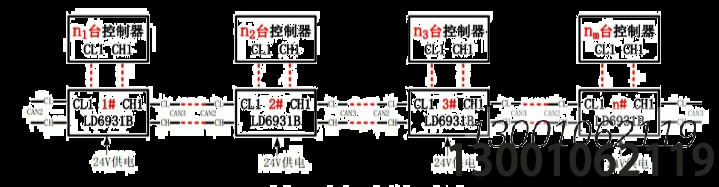

采用總線的網絡連接方式使用方式如下圖。如圖4-2 所示:
醫4-2 總投方式連接示意圖
說明:
LD6931B 的地址不允許重復。
LD6931B 的 CAN1 和控制器相連，1#的 CAN2 和的 CAN3 必須空不接，虛線處的電阻值須為 600 左右n~n大于0，最少2臺控制器聯網，且n~n,的累加和最大值為 255，即最多為 255 臺控制塞聯網4.2 調試說明
4.2.1 CAN 總線連接鎧彼產駛葫駐挨艾挨蠅雷劃付稗悶菲膏愛短拌產邦襖狄扁范鄧臂梆彪啊怨良好、穩定可第、不應皮接、短接。
調試說明
4.2.1 CAN 總線連接正確并接觸良好、穩定可靠、不應虛接、短接。
?4.2.2為了信號的穩定和更遠距離的傳輸，應確認該產品的接地孔和大地可靠連接:距離較遠或現場電磁干擾較大，宜采用屏蔽雙絞線，可降低干擾對該產品的影響。4.2.3 如果 C1 故障指示燈常亮，請檢查與報警主機連接的 CAN1 是否接反或接觸不良:終端電阻未匹配正確,應調整到 60 歐姆。
