技術特性
工作原理
該系統充分結合了火災自動報警、計算機網絡及通訊、自動控制和圖形矢量化顯示等當代先進的技術。
1)功能模塊，如圖 2-1 所示:
2)信息通訊原理，如圖 -2 所示:
安裝與調試
電源接口4.1

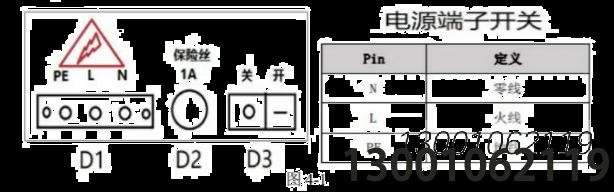

產品電源接口位于設備后面板右下方，D1 3PIN 綠色端子 N、L、PE 分別對應 220V 電源的零線、火線大地，D2為安裝保險管倉位，D3 為設備供電接通開關， 開關“一”端按下為電源接通狀態，“O” 端按下為電源關閉狀態。(如圖 4-1)
數據接口
產品數據接口位于設備后面板左下方，從左向右依次為:(如圖 4-2)
D1: USB+LAN
D2:USB*3
D3: Audio*1
D5:RS232*2(標配);RS232*2+RS485*2(高配)
D6:5V*2
3
系統主機與火災報警控制器采用 RS485或CANbus 標準接口通訊，現場應使用雙絞線布線，如線路過長

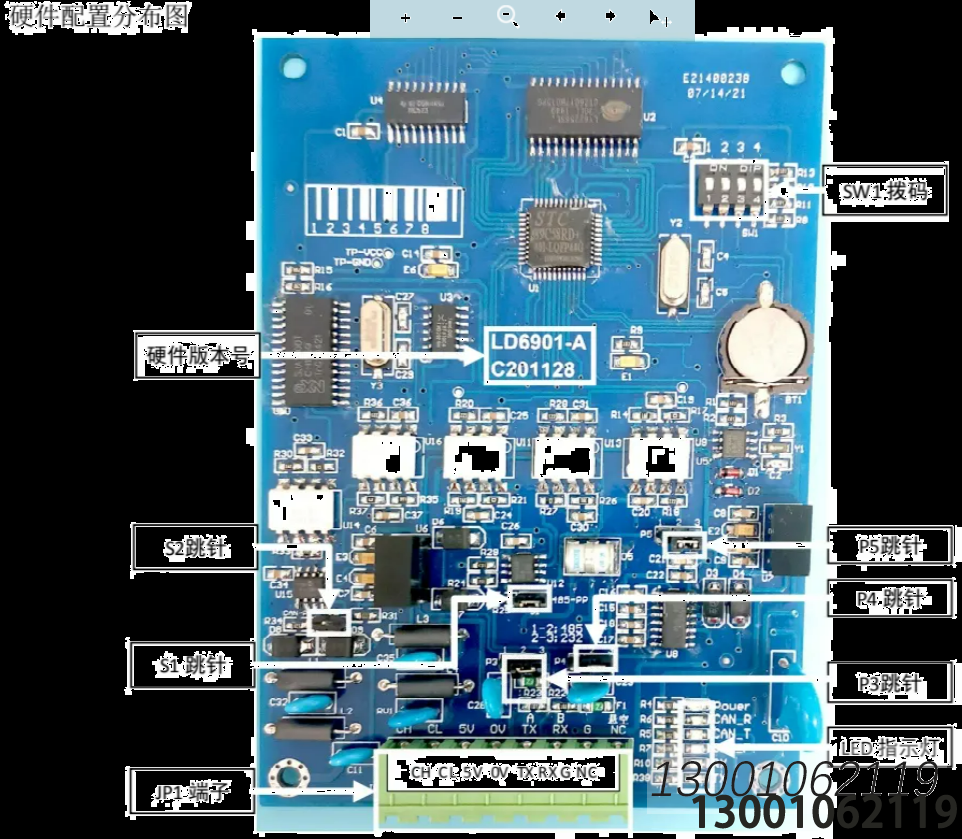

時應使用屏蔽雙絞線及穿管處理，連接線路與連接操作由廠家完成。系統主機通過網卡及標準的網線組成局域網進而實現 LD6901與監控中心聯網。4.4LD6901-A通信板使用說明
4.4.1技術特性
工作電壓:DC5V
溫度:0C~55C
工作電流:<500mA
相對濕度:<95%RH(40C+2C)
通訊:CAN 總線輸入、RS232/RS485 輸出
注:S1跳針控制485電阻，當路485電為120歐路電S2跳針控制CAN端電阻，當針路時 CAN電為120歐路電阻
調試部分4.5
4.5.1 超級用戶、管理員用戶登錄
超級用戶:用戶名固定，不可更改，輸入密碼即可登錄。超級用戶下，所有軟件功能都可以操作:登錄界面見圖 4-3。
管理員:輸入對應的用戶名和密碼可以登錄。管理員權限下，用戶可以操作軟件的絕大部分功能，但是，在創建用戶時，只能創建普通用戶權限的用戶，也不能刪除用戶:登錄界面見圖 4-4。超級用戶默認密碼:system。管理員權限下，一個默認用戶名:admin，密碼:admin。(用戶名和密碼都區分大小寫)
