技術特性
2.1 主要性能

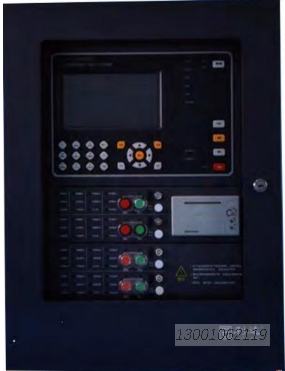

LD5509EN 火災報警控制器:
2個探測回路，每回路最大點數為 200 點
具有公共火警和公共故障無源常開接點輸出功能。
具有氣體噴灑無源接點輸出功能。
采用帶電阻觸摸屏 7寸 TFT 真彩液晶顯示主要信息與內容，指示燈指示關鍵狀態。女 可存儲歷史記錄，共計 32768 條循環存儲，單項記錄每項最少 2048 條不會被覆蓋* 具有 CAN 總線通訊接口，可以作為區域控制器或集中機與其他設備進行聯網。
具有回路和電源短路保護功能。
配有中文打印機，具有信息打印功能LD5509EN 氣體滅火控制器:
4 路氣體滅火總線輸出控制現場設備。
延時啟動功能 (延時時間 0~30 秒可隨意設置)。
自動啟動功能。
章 安裝與調試
4.1開及檢開箱前包裝檢查:外觀是否完好，箱標標識是否完好清晰,如外包裝有損壞，請拍照后與我公司聯系。開箱后物品檢查:檢查名稱規格型號、數量是否與箱標標識一致，檢查液品屏是否有損壞，檢查機箱是否有損傷，松動現象，各種連接線是否完好，電池是否有漏液及其他損壞現象。若有問題應及時解決，方可進行安裝。
4.2 安裝及布線要求
4.2.1 安裝要求:現場布線應依據 G 50116《火災自動報警系統設計規范》、G 50057《建筑物防雷設計規范》GB/T 50311《建筑與建筑群綜合布線系統工程設計規范》等國家強制標準的最新版要求，針對通信、化工石油等工程時除依據上述規范外還必須執行相應的國家或行業規范標準要求。4.2.2 安裝高度:控制底部距離地面高度宜為 1.2m~1. 5, 正面操作距離應不小于 1.2，方便用戶操作。4.2.3 布線要求:
> 機內端子配線:所有引入線均剝開 1cm，掛錫或用接線卡后接入端子。
AC220V 交流電:宜選用截面積不小于 2.5前火三色電源線 (3XNH-BV2.5mm7)
二總線 TC:直選用截面積不小于 1.0m 火雙色雙絞軟鋼線 (NH-RVS2X1,mm)或選用截面積不小于 1.0 m’的時火銅芯電績 (NH-KYY2X1,0mm)，交流 300V/500V。連接導線的長度應以總電阻<50Q 為限，否則應考慮增大導線截面積，或加裝總線中繼器。(不宜采用平行線》。
DC24V 電源總線:宜選用截面積不小于 1.5 火雙色雙紋軟線 (N-RVS2X1.5m) 或選用截面積不小于 1.5 m”的時火銅芯電纜 (NH-KYY2X1.5mn)，交流 300Y/500V。當線長大于 500 米，宜選用獻面積不小于 4m的耐火銅芯電維 I-KVS2X4。電源線總壓降 時，應增大導線裁面積。CAN 通訊線采用屏蔽雙紋線(ZCN-RYSP2X2.5mt ,穿管時不可將 CAN 通訊線和二總線穿在同一管中氣體滅火專用控制線 (GP): NH-RYS2X1.5氣體滅火控制器至動氣體組電德閥為 NH-RVS2X2.5mmr )。氣體滅火輸出線輸出電流為 2A,靜態時會有故障檢測電流 2m 左右，檢測負電阻范圍約為 12 歐-5 千歐之間，負載電陽不合適時會報故，如果負載電阻太小導致線路報敵障，可以通過軟件設置為不檢線路故障《詳見巡檢設置》或用繼電器轉接。
穿管要求:當采用明敷設時，火災自動報警系統的傳輸線路應采用穿金屬管，經時火處現的硬質塑料管或封團式線槽保護方式布線。金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其它系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬齊或密團的企屬線槽，從接線盒、線槽等處引到探測器底座盒、控制設備盒、揚聲器箱的線路均應加金屬軟管保護。金屬軟管也應就近可墓接地。
電纜堅井(溝)內的布線要求:火災自動報警系統用的電埃堅井，宜與電力、照明用的低壓配電線路電維豎并分別設置。如受條件限制必須合用時，兩種電拔應分別布置在整井的兩側，兩側電纜的間重應該至少 70mm。信號二總線在電績堅井《溝) 也應單獨穿管或在金屬線槽內敷設，要求盡量遠離動力、照明等強電及視頻線。
接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
接地的處理:使用時機箱應妥善接地 (通過 220V 接線端子的 P 端子接大地，機箱內接地柱接大地)。4.2.4 安裝相關說明:
按照?qǐng)D 3-2 安裝尺寸在墻面安裝 4 個 M5 膨脹螺
2將線穿進控制器后，將控制器掛在 M5 膨脹螺栓上
3打開箱門，在機箱內在 4 個 M5 膨脹螺栓上安裝 4個 M5 螺母并鎖緊
將兩節 12V/14AH 電池放置在電池倉內，然后用電池卡子固定。按照電池連接線的標識將電池、電A.源連接，其中紅色線材連接電池的紅色端子 (電池正極)，黑色線材連接電池的黑色端子 (電池負極)，電池短接線用來分別連接一塊電池的正極和另一塊電池的負極。
安裝接線完成后需要對進線孔和和出線孔進行密封。54.2.5 安裝步驟:
1.端子圖說明

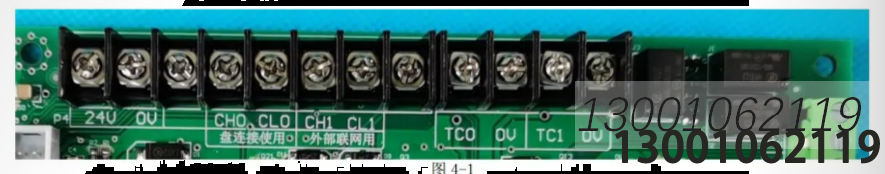

1)KZQ 底板 1端子介紹如下:
