技術特性
2.1 功簡介
2.1.1 液晶顯示

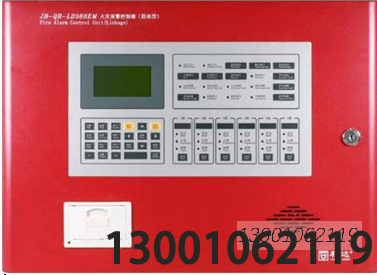

LD988EM 采用中文液晶顯示，并用發光二極管指示系統的關鍵狀態信息。液晶可方便快捷地查詢系統火災信息及系統工作狀態，只需按菜單顯示和提示進行操作，就能夠快速地查詢到所需要的信息。
2.1.2 布線方式
LD988EM 采用二總線回路，總線設計可減少工程布線，方便工程安裝調試。同時支持分支、單支、樹型分支多種布線方式
2.1.3 節點輸出
系統具備6路可編程電器有源節點輸出，可根據用戶的需要設置啟動邏輯。繼電器的邏輯表達式可通過按鍵輸入，無需專業人員即可在現場進行編程，特別適合使用單位和安裝工程公司人員在現場調試操作。系統提供 2 路無源輸出接點，作為公共火警和公共故障的信號輸出。
2.1.4 歷史記錄
系統具有黑匣子功能，可存儲 1000 條火警記錄、1000 條故障和 1000 條其它記錄。用戶可方便地在系統菜單中調出所存儲的各種記錄，這種方式先進、可靠、存儲記錄保存時間長。
2.1.5 中文打印功能
系統配置串行中文微型打印機，并可根據用戶需要，選擇打印的內容。
2.1.6 接口
本設備具備 1路 CAN 總線接口，CAN 總線通訊穩定可靠，可以與其他外部設備進行通訊，以實現各種聯網需要。
通過選配我公司生產的 LD6900 系列通訊轉換模塊，可具有 RS232、RS485、光纖等其它接口。
2技術參數
2.2.1 電源:主電與備電自動切換。
主電: AC 220V(187V~242V) 50Hz
備電:12V/4Ah(兩節)
備電保護電壓:21V+0.5V
備電恢復電壓:23V+0.5V
2.2.2 負載能力:
本機容量: 200 點(200 點指總線設備，不包含盤借用地址)
回路電壓:DC 17V~19V
回路電流:≤1.2A
聯動 24V: 26V，≤0.8A
6 路可編程繼電器有源節點，各輸出節點的電流≤0.2A。
2 路無源輸出接點(公共火警和公共故障)，輸出繼電器觸點容量 1A 120VAC 或 1A 24VDC。
2.2.3使用環境:
環境溫度:0C~45C
相對濕度:<95%((40+2)C，無凝露)
安裝與調試
4.1開及碳壘搪湯粹序評咤敖狽溧
小心打開包裝，勿損傷設備。檢查機箱是否有損傷，松動現象，規格及型號是否與所訂購要求一致。各種連接線是否完好。若有問題應及時解決，方可進行安裝。
4.2 控制器的安裝
安裝尺寸參見圖 3-2
4.3布線要求
現場布線應依據 GB 50116《火災自動報警系統設計規范》、GB 50057《建筑物防雷設計規范》GB/T 50311《建筑與建筑群綜合布線系統工程設計規范》等國家強制標準的最新版要求，針對通信、化工石油等工程時除依據上述規范外還必須執行相應的國家或行業規范標準要求
機內端了配線:所有引入線均剝開 1cm，掛錫或用接線卡后接入端了。
二總線:宜選用截面積不小于 1.0mm阻燃耐火雙色雙紋軟銅線或選用截面積不小于 1.0 mm”的阻燃耐火銅芯電纜，耐壓>250V。連接導線的長度應以總電阻<502 為限，否則應考慮增大導線截面積，或加裝總線中繼器。(不宜采用平行線)
DC 24V 電源總線:宜選用截面積不小于 1.5 mm燃耐火雙紋軟銅線或選用截面積不小于 1.5 mm’的阻燃耐火銅芯電纜，耐壓>250V。電源線總壓降S3V，否則應考慮增大導線截面積。
0穿管要求:當采用明敷設時，火災自動報警系統的傳輸線路應采用穿金屬管、經阻燃處理的硬質塑料管或封閉式線槽保護方式布線。金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其它系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽，從接線盒、線槽等處引到探測器底座盒、控制設備盒、揚聲器箱的線路均應加金屬軟管保護。企屬軟管也應就近可靠接地。
通訊線采用兩芯屏截電纜或一對雙絞線，單芯線徑>1.0 mmt
中纜堅井(溝)內的布線要求，火突自動報警系統用的中纜豎井，宜與中力、照明用的低壓配中線路中纜豎井分別設置。如受條件限制必須合用時，兩種電纜應分別布置在堅井的兩側，兩側電纜的間距應該至少 70mm。信號二總線在電纜豎井(溝)也應單獨穿管或在金屬線內敷設，要求盡量遠離動力照明等強屯及視頻線。
直拉線:宜選用截面積不小于 1.5 mm”的阻燃銅芯電纜，耐壓3250V。線路壓降不應大于3V，否則應增大導線的線徑
接頭的處理，所有的連線接頭都應保接或壓接，并用絕終套管密封，防止短路和漏電
4控制器檢查
控制器進入現場后，應接通控制器的電源，進行控制器功能檢查，檢查內容包括:
(1) 檢查控制器的指示燈和液晶屏是否正常，揚聲器是否能發出洪亮的聲音。
2)進入正常監視狀態后，檢查有無電源故障，操作控制器按鍵是否正常，以及配接的設備是否正常.4.5 接線
控制器檢查完畢后，若各項測試均符合要求，請參照本說明書中“第三章 結構特性”的有關說明將外部設備與控制器進行正確的連接，布線要求必須符合本說明書中“布線要求”4.6開機
檢查交流輸入接線是否正確、牢固。用萬用表測量 N 線、L、FG 線連接是否正確。線路正常后，先接通交流電，測得輸入電壓正確后，打開電源開關，觀察液晶顯示器和各指示燈是否正常，如發現異常情況及時關閉交流輸入開關，并查找原因，待故障解除后方可繼續開機。
安裝與調試
1開箱及檢查
小心打開包裝，勿損傷設備。檢查機箱是否有損傷，松動現象，規格及型號是否與所訂購要求一致。各種主接線是否完好。若有問題應及時解決，方可進行安裝。
12 控制器的安裝
安裝尺寸參見圖 3-2。
1.3
現場布線應依據 GB 50116《火災自動報警系續設計規范》、GB 0057《建筑物防雷設計規范》、GB/T 50311《建筑與建筑群綜合布線系統工程設計規范》 等國家強制標準的最新版要求，針對通信、化工石油等工程時除依據上述規范外還必須執行相應的國家或行業規范標準墮求。
機內端子配線:所有引入線均剝開 lcm，掛錫或用接線卡后接入端子。二總線: 宜選用截面積不小于 1.0mm’阻燃耐火雙色雙紋軟銅線或選用面積不小于 1.0 mm’ 的阻燃火銅芯電纜，耐壓>250V。連接導線的長度應以總電阻~500 為限，否則應者增大導線截面積，或加裝總線中非器。(不宜采用平行線)
DC 24V 電源總線:官選用面積不小于 1.5 mm耐火雙絞軟銅線或選用截面積不小于 1.5 mm’的阻燃耐火銅芯電纏，耐壓>250V。電源線總壓隆<3V，否則應考慮增大導線截面積。穿管要求，當采用明敷設時，火突自動提警系統的傳輸線路應采用穿全屬管、經阻燃處理的硬質朔料管或封團式線槽保護方式布線。金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其它系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽，從接線盒、線槽等處引到探測器底座盒、控制設備盒、揚聲器箱的線路均應加金屬軟管保護。金屬軟管也應就近可靠接地。
通訊線采用兩芯屏蔽電纜或一對雙絞線，單芯錢徑>1.0 mm
電繼堅井(溝)內的布線要求，火災自動報警系統用的電纜整井，宜與電力、照明用的低壓配電線路電纜豎并分別設置。如受條件限制必須合用時，兩種電纜應分別布置在豎井的兩側，兩側電繡的間距應該至少 70mm。信號二總線在電纜豎井(溝) 也應單獨穿管或在金屬線槽內設，要求盡量遠離動力、照明等強由及視打線。
直拉線，宜選用截面積不小于 1.5 m”的陽燃芯電績，耐樂>250V。線路樂降不應大于 3V，否則應增大導線的線徑。接頭的處理，所有的連線接頭都應焊接或壓接，并用絕絳套管案封，防止短路和漏電。
4.4 控制器檢查
控制器進入現場后，應接通控制器的電源，進行控制器功能檢查，檢查內容包括(I) 檢查控制器的指示燈和波晶屏是否正常，揚聲暑是否能發出洪亮的聲音。
(2) 進入正常監視狀態后，檢查有無電源故障，操作控制器按鍵是否正常，以及配接的設備是否正常。4.5 接
控制器檢查完畢后，若各項測試均符合要求，請參照本說明書中“第三章 結構特性”的有關說明將外部設備與控制器進行正確的連接，布線要求必須符合本說明書中“布線耍求”
4.6 開機
檢查交流輸入接線是否正確、牢固。用萬用表測量 線、L、FG 線連接是否正確，線路正常后，先接通交流電，測得輸入電壓正確后，打開電源開關，觀察波晶顯示器和各指示燈是否正常，如發現異常情況及時關閉交流輸入開關，并查找原因，待故障解除后方可繼續開機。
4.7 調試
當接線完成后，經過仔細檢查無誤便可以進行開機調試，調試可以參照以下步驟:
(1) 打開電源，控制器進入自動設置巡檢狀態，完畢后進入正常監視狀態。
(2) 確認所配接的探測器處于潔凈的環境中，然后進行調試，其體操作方法見本說明書“第五章 系統設
置”及“第六章使用及操作”。
(3) 當探測回路自身短路或探測線正極和聯動電源負極意外短路，控制器報出設備故障，故障排除后,一般 40s 內能自動恢復，如果仍不能恢復，需斷開負載 3s，給保護元件降溫，重新接上負載，即可恢復正常。
