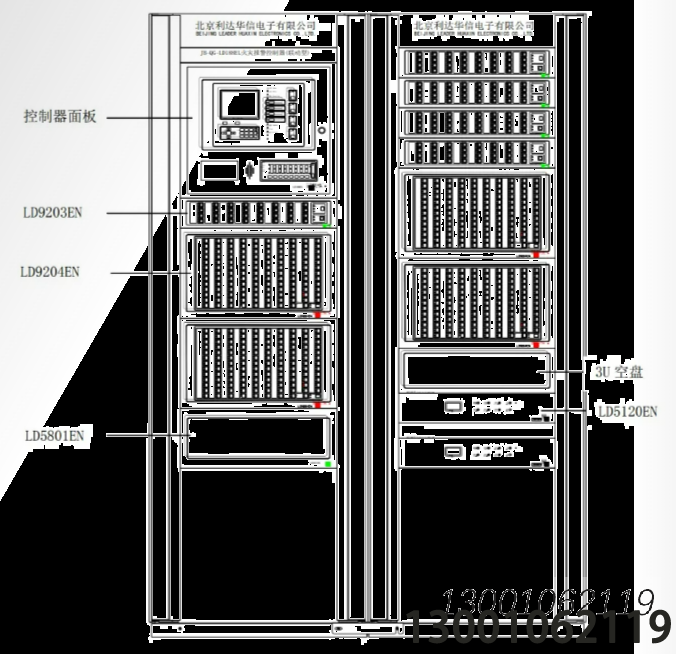

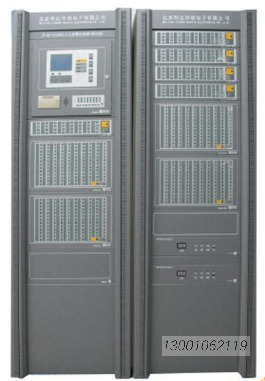

技術特性
2
2.1.1 系統容量
在以 LD188EL 為網絡節點構成的消防火災報警聯動系統上，最多可以連接 64 臺控制器，系統總?cè)萘繛?30，000 點，是目前市場上容量最大系統之一。單臺控制器最大可以連接 5120 點，最多可以配接 20 個回路，每個回路最大可以 256 個設備地址。每個控制器最大具有 512 路總線輸出，168 路多線輸出。2.1.2 環形網絡
LD188EL 采用多重優先級的環形網絡通訊技術，在各個控制器之間提供點對點的對等通訊。與其他網絡技術比較，環形網絡技術具有穩定可靠、實時性強的優點?？捎行Ы鉀Q數據突發沖突的問題。多重優先級處理技術處理高優先級事件的快速響應問題，使任何一個節點的設備報警信息在 3s 之內傳送到火災報警集中機上。
由于光纖成本低、通信長、抗干擾性的優勢，使光纖通信成為聯網發展一個趨勢。LD188EL. 支持在各個控制器之間光纖和線纜兩種物理連接方式，解決長距離通訊和強干擾環境通訊問題。2.1.3 對外通訊接口
LD188EL 提供 CAN、串口通信 2 種通訊接口。LD188EL 采用客戶端-服務器為架構，實現集中機-區域機的聯網通訊。
由于工程現場實際布線的復雜性和工程現場不同的網絡拓撲需求，要求節點機之間的物理連接可以“分支”。 LD188EL 提供一個通信接口解決此問題。2.1.1 編程配置數據
用戶使用 PC 機軟件完成配置數據的編程工作。LD188EL 提供U 盤實現配置數據庫的上傳和下載。降低現場編程配置數據庫工作強度，提高工作效率。
2.1.5 黑匣子功能
LD188EL 的黑匣子功能可以記錄 9 類事件的歷史記錄信息，分別為火警 1024 條、故障 1024 條、預警256 條、聯動 1024條、屏蔽 256 條、氣體滅火 256 條、延時 256 條、監管 256 條、操作 256 條。2.1.6 運行可靠性
運行的可靠性對于消防火災報警聯動系統是至關重要,LD188EL 對硬件進行自動監測，對設備自動檢測，
對網絡自動監測。如果控制器本機任何部位產生故障，將發出故障信息直至故障消除。如果系統網絡發生斷路、短路，對斷開的部分進行重組，將其配置為一個子網絡。2.1.7 用戶操作權限等級
本控制器共有 4 個等級 1-4。默認開機時等級 1。在界面的右下角或者右上角有的標志，右邊對應的數字是當前的用戶權限等級。通過鍵盤的[Code] 鍵并輸入相應等級的密碼可以切換到指定權限等級。2.1.8 用戶操作界面
LD188EL 采用 320*240 液晶顯示屏，提供全面細致的信息。直觀簡潔的菜單操作使用戶輕松使用操作控制器。

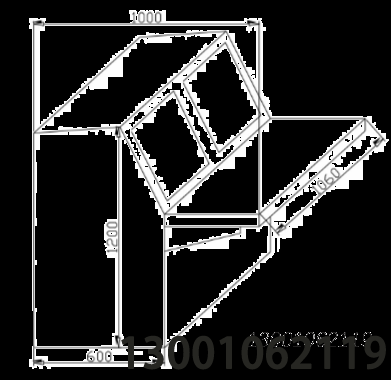

安裝與調試
4.1
機內端子配線:所有引入線均剝開 5mm，鍍錫或用接線卡后接入端子
聯網通信線:宜選用截面積不小于 0.5mm 阻燃雙色雙絞軟銅線 RVSP2*0.5二總線通信線:宜選用截面積不小于 1.0m阻燃雙色雙絞軟銅線 (ZR-RVS2*1.0m或選用截面積不小于1.0m的阻燃銅芯電纜 (ZR-KVV2*1.0m)，耐壓>250V。連接導線的長度應以總電阻<50Q 為限，否則應考慮增大導線截面積，或加裝總線中繼器。電源線:宜選用截面積不小于 1.5 m 阻燃雙色雙絞軟銅線 (ZR-RVS2*1.5 m)或選用截面積不小于1.5 m'的阻燃銅芯電纜 (ZR-KVV2*1.0 m，耐壓>250V。電源線總壓降≤3V，否則應考慮增大導線截面積。(如果距離大于800米，優先選擇4mm的阻芯電纜
穿管要求: 應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其它系統傳輸線路或消防系統中的信號線、電源線、電話線、啟泵回答線、啟動線等穿入同一管中。通訊時采用雙芯屏蔽線接入串行接口。
電纜豎井(溝)內的布線要求: 信號二總線在電纜堅井 (溝) 也應單獨穿管或在金屬線槽內敷設要求盡量遠離動力、照明等強電及視頻線，其平行間距應大于 0.5 米。
接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。4.2控制器檢查
4.2.1 通電前檢查
檢查控制器的電源正負極連接是否正確
檢查回路驅動板以及聯動控制盤端子連接是否正確
按下圖檢查電池正負極連接是否正確。
開機檢查
LD188EL 進入現場后，應接通電源，進行 LD188EL 功能檢查，檢查內容包括:觀察 LD188EL 的指示燈和液晶屏各段是否能全部點亮，揚聲器是否能發出洪亮的聲音。進入正常監視狀態后，觀察有無電源故障，操作控制器按鍵是否正常，以及配備的設備是否正常4.3接線與調試
LD188EL 檢查完畢后，如各項測試均符合要求，請參照本說明書中第三章“結構特性”的有關說明將外部設備與控制器進行正確的連接，布線要求必須符合本說明書中“布線要求”當接線完成后，經過仔細檢查無誤便可以進行開機調試了，調試可以參照以下步驟:
打開電源，LD188EL 自動檢測指示燈、液晶屏及聲音，自檢完畢后控制模塊進入正常監視狀態確認控制模塊所配接的探測器處于清潔的空氣中，然后進行調試。
開機檢查
LD188EL 進入現場后，應接通電源，進行 LD188EL 功能檢查，檢查內容包括:觀察 LD188EL 的指示燈和液晶屏各段是否能全部點亮，揚聲器是否能發出洪亮的聲音。進入正常監視狀態后，觀察有無電源故障，操作控制器按鍵是否正常，以及配備的設備是否正常.4.3接線與調試
LD188EL 檢查完畢后，如各項測試均符合要求，請參照本說明書中第三章“結構特性”的有關說明將外部設備與控制器進行正確的連接，布線要求必須符合本說明書中“布線要求”當接線完成后，經過仔細檢查無誤便可以進行開機調試了，調試可以參照以下步驟:
打開電源，LD188EL 自動檢測指示燈、液晶屏及聲音，自檢完畢后控制模塊進入正常監視狀態。
確認控制模塊所配接的探測器處于清潔的空氣中，然后進行調試。
