技術特性
2性能
2.2.1 操作界面
產品使用大屏幕彩色液晶作為顯示的主要部件，集報警和聯動的顯示和操作為一身。多窗口顯示，互不影響和覆蓋，大大方便使用人員操作。全圖形化的界面和不同設備和功能圖
標化的顯示方式，更加直觀，體現以人為本的設計理念。2.2.2 報警及操作記錄
可以貯存火警、故障、請求、啟動、反饋、監管、氣滅、其他故障和人員操作記錄各1000 條，可編寫設置邏輯 4096 條。關機后繼續保存，不能被修改和刪除，為事故分析提供了可靠的依據。
2.2.3二次編址
每個設備均可以輸入 16 個漢字，以表示具體位置。除此之外，可以設定樓層號、房間號及房間名稱。使編址更方便，清晰。
2.2.4 雙語顯示
可以通過設置靈活切換中、英文語種并進行顯示，方便在各地使用。2.2.5 報警引導
在火災發生時，值班人員在撥打 119 過程中，往往因為情況緊急，不能清晰簡明地將報警情況做出說明。在控制器中可存貯事先錄制的報警文字說明和首次火警的時間、地點，節省了報警時間。
2.26現場設備曲線
顯示總線設備現場煙霧及溫度曲線以及當前設備的基值和報警域值2.2.7其它
可根據需要，提供適用于各類網絡的網關模塊，以方便用戶構建智能化的網絡。2.2.8聲響
當發生火警及反饋、故障和氣體噴酒設備啟動后，控制器可以發出四種不同的聲音。聲音可以通過手動消除。如果只有故障音時,故障恢復時故障音可以自動消除。2.2.9 操作
控制器操作采用圖形化菜單方式，提示詳盡、完善，通過觸摸屏進行各項操作.可根據需要，提供適用于各類網絡的網關模塊，以方便用戶構建智能化的網絡
安裝
4.1開
小心打開包裝，勿損傷設備。檢查機箱是否有損傷，松動現象，規格及型號是否與所訂購要求一致。各種連接線是否完好。若有問題應及時解決，方可進行安裝。
4.2布線要求
機內端子配線:所有引入線均剝開1厘米，掛錫或用接線卡后接入端子
二總線:宜選用截面積不小于1.0mm”阻燃雙色雙紋軟銅線(ZR-RVS2*1.0m)或選用截面積不小于 1.0mm的阻燃銅芯電纜 (ZR-KVV2*1.0mm)，耐壓>300V。連接導線的長度應以總電阻<502為限，否則應考慮增大導線截面積，或加裝總線中繼器(不宜采用平行線)。
DC24V 電源總線:宜選用截面積不小于1.5m耐火雙色雙紋軟銅線(ZR-RVS2X1.5mm)或選用截面積不小于1.5m的耐火銅芯電纜 (ZR-KVV2X1.5m)，耐壓>300V。當線長大于500米，宜選用截面積不小于 4mm 的耐火芯電纜 ZR-KVS2X4電源線總樂
降S3V 時，應增大導線截面積。
通訊線采用雙芯屏蔽電纜或一對雙紋線，單芯線徑>1.0mmm。
接頭的處理:所有的連線接頭都應焊接或壓接,并用絕緣套管密封，防止短路和漏電。
4.3控制器檢查控制器進入現場后，應接通控制器的電源，進行控制器功能檢查，檢查內容包括:觀察控制器的指示燈和液晶屏各段是否能全部點亮，揚聲器是否能發出洪亮的嘀嘀聲進入正常監視狀態后，觀察有無電源故障，操作控制器按鍵是否正常，以及配備的設備是否正常。
4.4接線

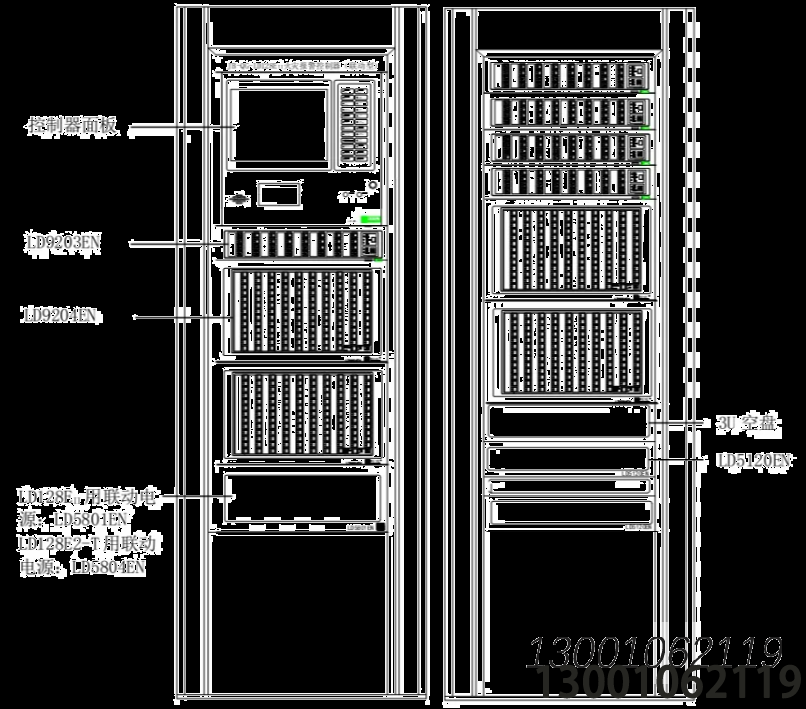

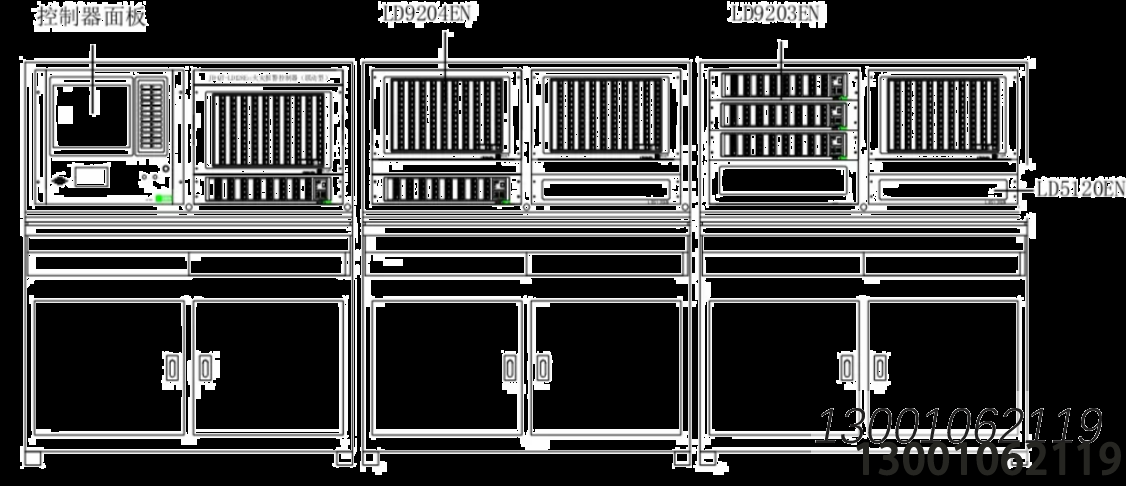

控制器檢查完畢后，如各項測試均符合要求，請參照本說明書中“結構特征”的有關說明將外部設備與控制器進行正確的連接，布線要求必須符合本說明書中“布線要求”4.5電池及接線

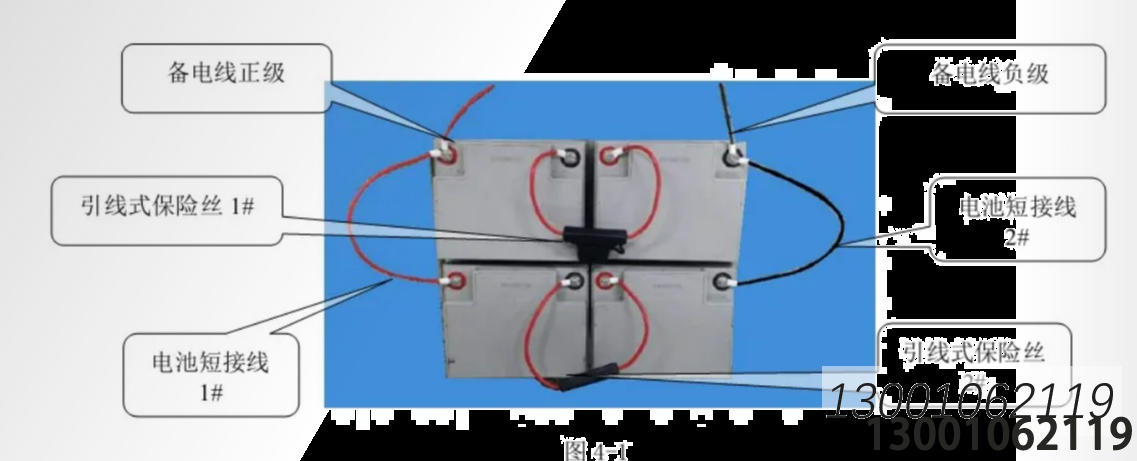

LD128E.主機柜需使用 LD5801EN 聯動電源，所配接的備電電池為四節 12V/38Ah 鉛酸蓄電池，連接方式為兩節串聯后再并聯的方式，電池接線保險采用 30A 的引線式保險絲，圖4-1 所示為具體連接的圖示，其中 1#-4#電池短接線為 m 的多股銅線，可采用工程現場工程用線進行短接。

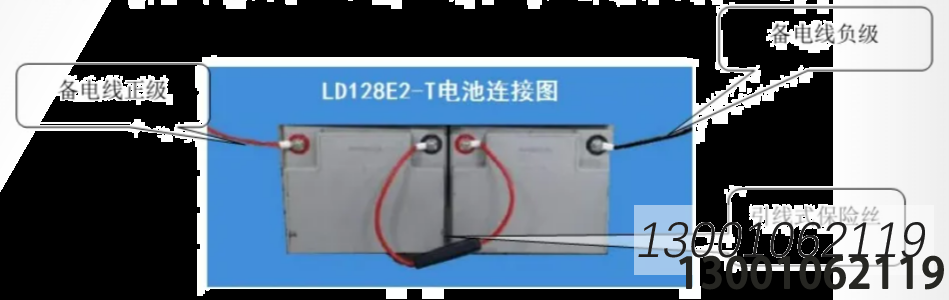

LD128E2-T 主機柜需使用 LD5804EN 聯動電源，所配接的備電電池為兩節 12V/38Ah 鉛酸蓄電池，連接方式為兩節串聯的方式，如圖 4-2 所示，電池接線保險采用 30A 的引線式保險絲。
聯動盤擴展柜需使用 LD5120EN 聯動電源所配接的備電電池為兩節 12V/38Ah 鉛酸蓄電池，連接方式為兩節串聯的方式，電池接線保險采用 30A 的引線式保險絲
注意:電池電極接好線后，按照電池上的警告標識，將護套安裝到位，保證安全使用
4.6調試
接線完成后檢查無誤后可開機調試，需由我公司專業調試人員進行現場調試
