技術特性
2.1主要性能
集中區域兼容型控制器，采用無主從方式的對等網絡架構設計，每臺控制器可顯示網絡內所有設備工作情況。
超大規模的單機容量: 最大 20 回路， 肯最多 5120 個地址點，多線直控輸出點 168 個，總線輸出點 512個
網絡容量: 64 臺控制器、256 回路、65536 個地址點。
采用彩色七寸液晶觸摸屏，豐富的圖形功能，可顯示詳細設備信息，指示燈指示關鍵狀態。
支持分區的設置和操作，可以將有聯動關系的報警和輸出設備編入一個或者多個分區內，簡化邏輯關系。
具有 CANBus 接口，可通過通訊轉換卡與其他設備聯網。
用戶使用 PC 機軟件完成配置數據的編程工作，提供U盤實現配置數據庫的上傳和下載。
采用多任務嵌入式操作系統，響應時間快。
具有黑匣子功能，可以記錄火警、故障、監管、反饋等多種事件的歷史記錄信息共 25600 條。
具有監管報警功能。
具有回路短路保護、電源短路保護功能。
多線輸出可選擇兩線或三線布線，采用兩線布線時需要配接 LD6803 模塊
總線輸出電流可達 1.3A，可配接我公司兩線制和四線制總線產品。
2.2 技術參數
安裝
4.1 布線要求
機內端子配線: 所有引入線均剝開 5mm，鍍錫或用接線卡后接入端子。二總線:宜選用截面積>1.0m’的耐火雙色雙絞銅芯線或選用截面積>1.0m’的耐火銅芯電纜，耐壓≥250V，線路末端總線電壓低于 14V 時需增大導線截面積，或加裝總線中繼器(不宜采用平行線).24V 電源線:宜選用截面積≥1.5m’的耐火 BV 銅芯電線線，電源線總壓降≤3V，否則應考慮增大導線截面積。
通訊線:采用兩芯屏蔽電纜或一對雙絞線，單芯線徑>1.0 mm”。
聯動控制線:宜選用截面積≥1.5mm的耐火 BV 銅芯電線電纜。電源線總壓降≤3V，否則應考慮增大
導線截面積。穿管要求:傳輸線路應采用金屬管、可(金屬) 電氣導管、B1 級以上的鋼性塑料管或封閉式線槽保護。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽。金屬管和金屬線槽應可靠接地。
電纜堅井 (溝)內的布線要求:火災自動報警系統用的電纜堅井，宜與電力、照明用的低壓配電線路電纜豎井分別設置。如受條件限制必須合用時，兩種電纜應分別布置在豎井的兩側。兩側電纜的間距應該至少 70mm。
接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。4.2 控制器檢查
4.2.1 通電前檢查
檢查控制器的電源連接是否正確。
檢查回路驅動板以及聯動控制盤端子連接是否正確。

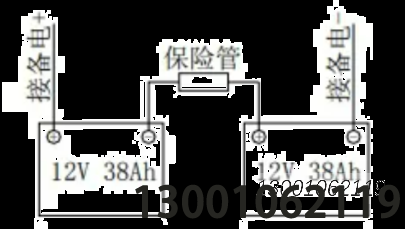

按下圖檢查電池正負極連接是否正確。
開機檢查L(zhǎng)D988EL 進入現場后，應接通電源，進行 LD988EL 功能檢查，檢查內容包括:觀察 LD988EL 的指示燈和液晶屏是否能全部點亮，揚聲器是否能發出洪亮的聲音進入正常監視狀態后，觀察有無電源故障，操作控制器按鍵是否正常，以及配備的設備是否正常。
