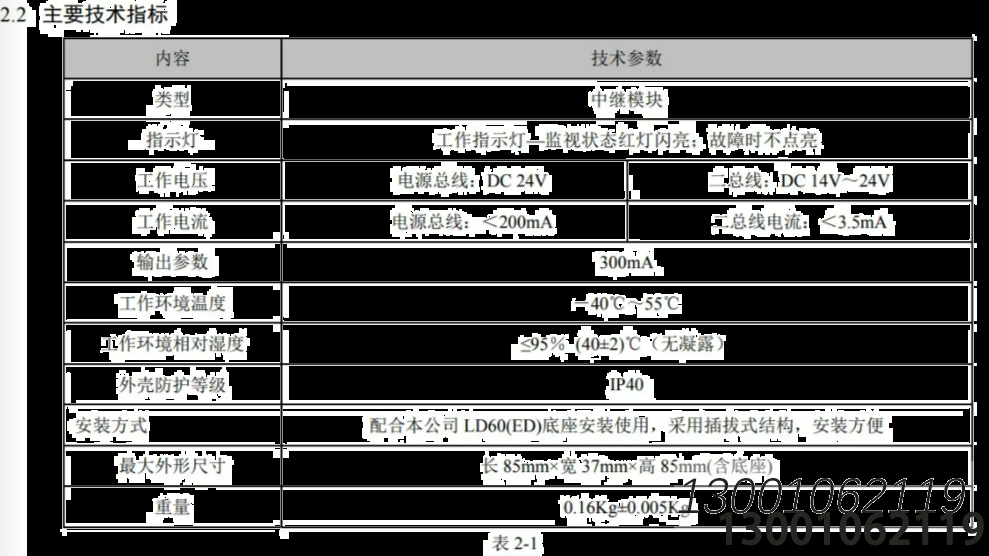

技術特性
2.1 特性
二總線無極性，不占地址點。
電源總線，有極性
建議同一回路中負載電流超過 100mA 或線路總電阻超過 502 時加一個中繼模塊
安裝
4.1 開箱及檢查
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2 安裝與布線
4.2.1 安裝工具: M4 螺釘 2 個，螺絲刀一把。
4.2.2 安裝步驟

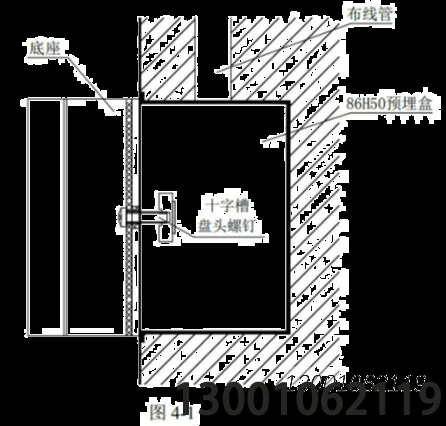

固定底座:將導線從LD60(ED)底座背面進線孔穿入，用M4螺釘如圖4-1所示將其安裝在預埋盒固定孔上，安裝尺寸見圖3-3。

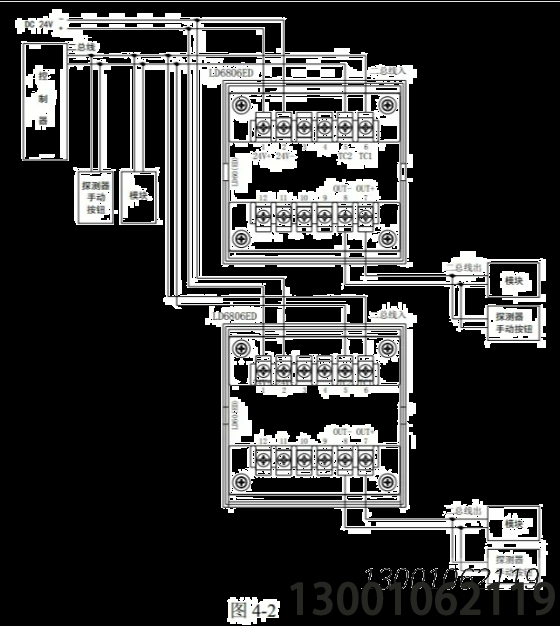

接線:剪、剝導線后按圖4-2(接線圖) 所示將各導線與相應端子正確連接
系統接線查驗后，將模塊插到底座里，并按壓使兩部分扣緊合縫。
4.2.3 布線要求:
1) 二總線:宜選用截面積1.0mm’的耐火雙色雙絞銅芯線或選用截面積1.0mm的耐火銅芯電纜，耐壓≥250V。連接導線的長度應以總導線電阻<502 為限，否則應考慮增大導線截面積，或加裝總線中繼器 (不宜采用平行線)。
2) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。
4.2.4 注意事項:絕對不允許將市電 220V 或強電接入二總線，這樣會將模塊燒壞。
