技術特性
2.1 特性
二總線，有極性，無需外接 DC 24V 電源:
可將輸入總線回路擴展為環形回路，有 2 路輸出，可環形連接:
環形回路中發生斷路后，內部的所有設備仍能正常工作:
輸出短路可保護及自動恢復，不影響輸入工作;
可配接我公司在售的全系列火災報警控制器。
安裝
4.1 開箱及檢查
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2安裝與布線
4.2.1 安裝工具:配套的編址器一臺，M4 螺釘 2 個，螺絲刀一把4.2.2 安裝步驟

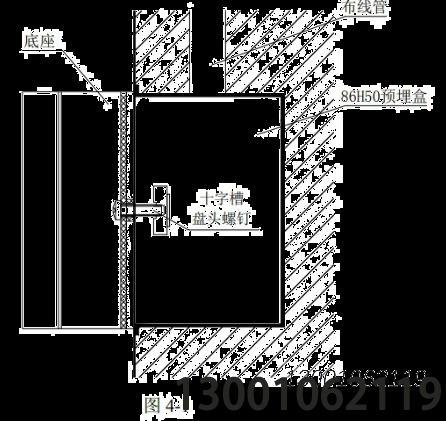

固定底座:將導線從LD60(ED)底座背面進線孔穿入，用M4螺釘如圖4-1所示將其安裝在預埋盒固定孔上，安裝尺寸見圖3-3。

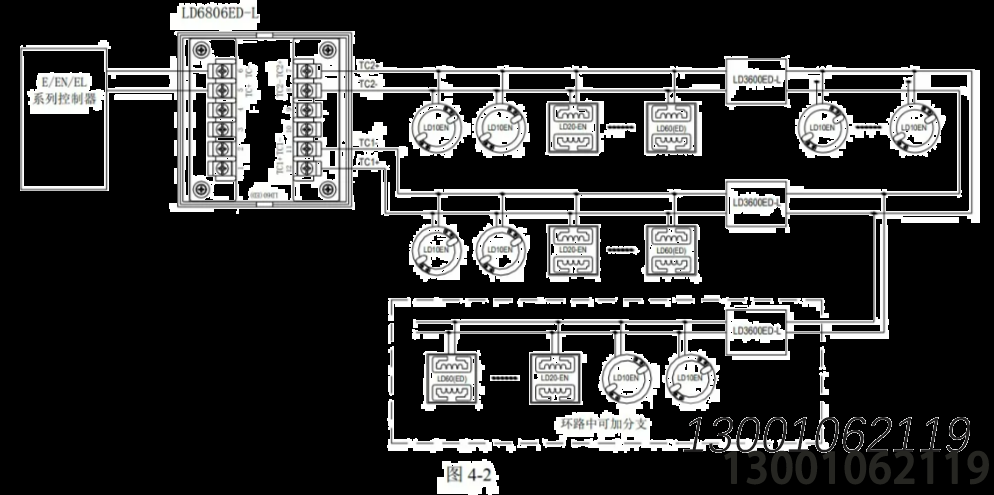

接線:剪、剝導線后按圖4-2(接線圖) 所示將各導線與相應端子正確連接
電子編碼方式:將編址器上標有“二總線”的紅黑夾子線與模塊的“TC+、TC-”兩端子相連接，區分正負，編寫相應的地址號。
系統接線查驗后，將“編寫相應地址號的模塊”插到底座里，并按壓使兩部分扣緊合縫。
4.2.3 布線要求:
1) 二總線:宜選用截面積21.0mm的耐火雙色雙絞芯線或選用截面積21.0mm的耐火銅芯電纜，耐壓>250V，線路末端總線電壓低于 14V 時需增大導線截面積，或加裝總線中繼器(不宜采用平行線)。2) 穿管要求: 應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽。
4.2.4 注意事項: 絕對不允許將市電 220V 或強電接入二總線，這樣會將模塊燒壞。
