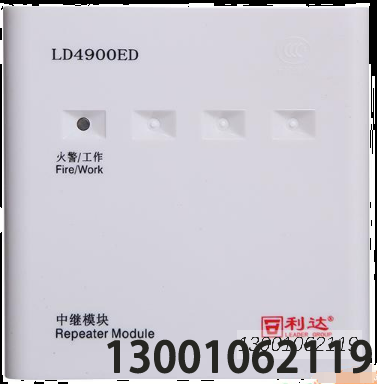

技術特性
1. 特性
二總線，無極性。
采用電子編碼，占一個地址點(0~255)。
每只中繼模塊可以帶 1~20 只我公司非編碼普通感溫探測器，或 1~10 只非編碼感煙探測器
可檢測線路斷路短路故障。

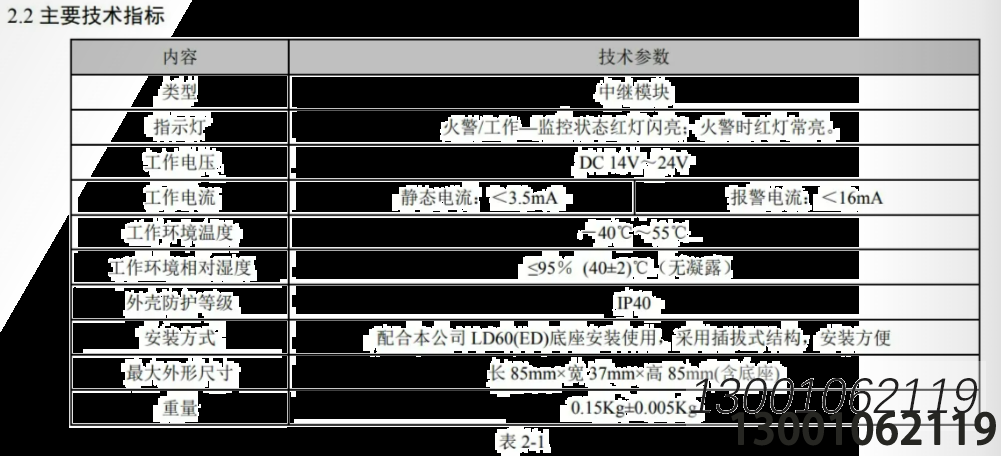

安裝
4.1 開箱及檢查
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2 安裝與布線
4.2.1 安裝工具:配套的編址器一臺，M4 釘 2 個，螺絲刀一把。4.2.2 安裝步驟

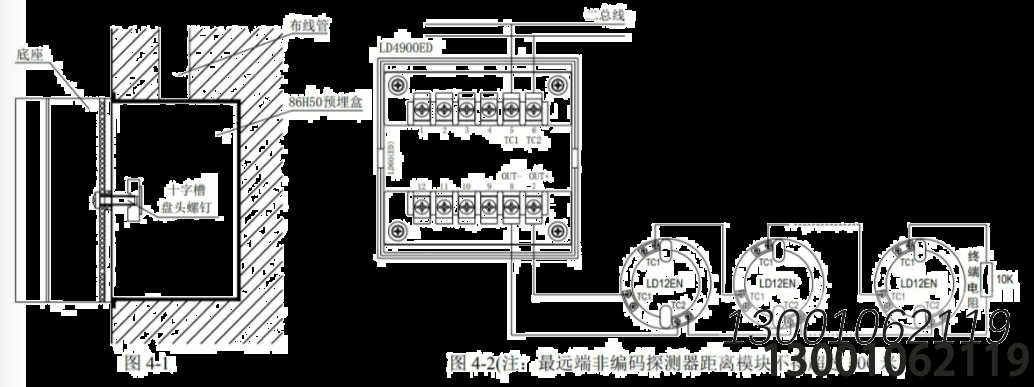

固定底座: 將導線從LD60(ED)底座背面進線孔穿入，用M4螺釘如圖4-1所示將其安裝在預埋盒固定孔上，安裝尺寸見圖3-3。
接線:剪、剝導線后按照接線圖和端子圖將TC二總線與相應端子正確連接，并且模塊輸入線末端(遠離模塊端) 并聯一個10KQ的終端電阻(具體接線參照圖4-2接線圖)
電子編碼方式: 將編址器上標有“二總線”的紅黑夾子線連接到模塊的5、6端子(不分正負)，編寫相應的地址號(具體操作參看編制器的使用說明書)。
系統接線查驗后，將“編寫相應地址號的模塊”插到底座里，并按壓使兩部分扣緊合縫.
4.2.3 布線要求:
1)二總線:宜選用截面積>1.0mm’的耐火雙色雙絞銅芯線或選用截面積1.0mm的耐火銅芯電纜，耐壓>250V。連接導線的長度應以總導線電阻<502 為限，否則應考慮增大導線截面積，或加裝總線中繼器 (不宜采用平行線)。
2) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。
4.2.4 注意事項:絕對不允許將市電 220V 或強電接入二總線，這樣會將模塊燒壞。
