技術特性

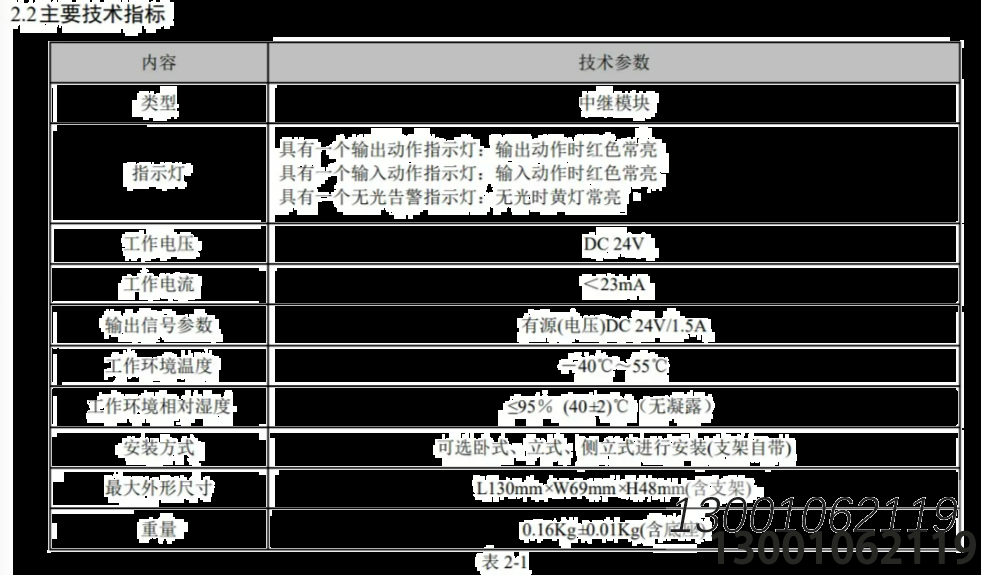

2.1主性能
電源總線，有極性;
通訊接口:光纖輸出:
光纖接口:SC 接口;
光纜要求:單模石英光纜:
光纖衰減:絕對值不大于 13dBm;
通訊距離:最大通訊距離為 40Km;
可輸出 1路 DC 24V/1.5A 電壓信號(LD6811):
可輸入一個聯動設備動作后的反饋輸入信號(LD6811):
單色指示燈顯示模塊動作信息:
輸入線路斷線、輸出線路短路或斷路時，模塊返回故障信息。
安裝與調試
4.1開箱及檢查
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2安裝與布線
4.2.1 安裝工具: M4 螺釘 2 個，螺絲刀一把。
4.2.2 安裝步驟
將模塊安裝在襯板上面，用M4螺釘將其安裝在固定孔上，安裝尺寸見圖3-2。
接線:剪、剝導線后按照接線圖和端子圖將DC 24V電源線、輸入輸出線、地線與相應端子正確連接，(具體接線如圖4-1)
4.2.3 布線要求:1) 線路:宜選用截面積21.0mm’的耐火雙色雙絞銅芯線或選用截面積21.0mm”的耐火銅芯電纜，耐壓>250V。連接導線的長度應以總導線電阻<502 為限，否則應考慮增大導線截面積。2) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽。4.2.4 注意事項:
1) 絕對不允許將市電 220V 或強電接入，這樣會將模塊燒壞。
2) LD6811 中繼模塊的輸出和反饋端已接現場設備則不需要接終端電阻:在前期調試，并未接設備時則需要接終端電阻，否則模塊會報故障。
