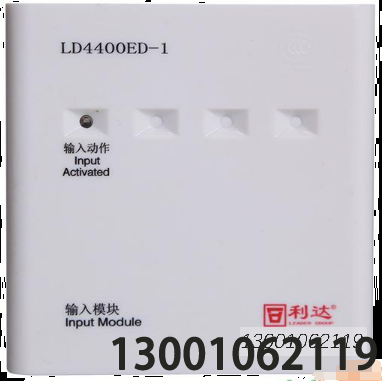

特性
2.1特性
二總線，無極性。
采用電子編碼，占一個地址點(0~255)。
可接收一路無源開關接點信號
可檢測無源開關接點線路斷線故障。
安裝
4.1開及檢查
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致，終端電阻備件是否齊全。若有問題應及時解決，方可進行安裝。
4.2安裝與布線
安裝工具:配套的編址器一臺，M4螺釘 2個，螺絲刀一把。4.2.14.2.2安裝步驟

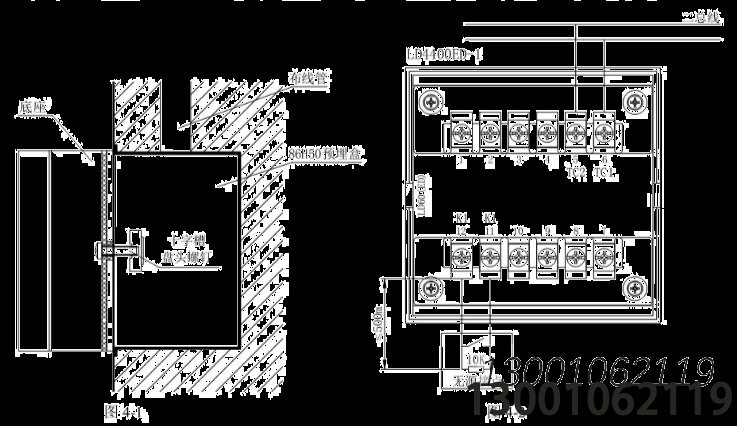

* 固定底座: 將導線從LD60(ED)底座背面進線孔穿入，用M4螺釘如圖4-1所示將其安裝在預埋盒固定孔
Ko
接線:剪、剝導線后按照接線圖和端子圖將TC二總線與相應端子正確連接，并且模塊輸入線末端(遠離模塊端)并聯一個10K2的終端電阻(可選4K2~30K2)(具體接線參照?qǐng)D4-2接線圖)。
電子編碼方式:將編址器上標有“二總線”的紅黑夾子線連接到模塊的5、6端子(不分正負)，編寫相應的地址號(具體操作參看編址器的使用說明書)。
系統接線查驗后，將“編寫相應地址號的模塊”插到底座里，并按壓使兩部分扣緊合縫。
4.2.3 布線要求:
1)二總線:宜選用截面積1.0mm的耐火雙色雙紋銅芯線或選用截面積1.0mm的耐火銅電纜，耐壓≥250V。連接導線的長度應以總導線電阻<50 為限，否則應考慮增大導線截面積，或加裝總線中繼器 (不宜采用平行線)。
2)K1、K1輸入線:宜選用截面積1.0mm’的耐火雙色雙芯線或選用截面積1.0mm的耐火銅芯電纜，耐壓>250V。導線長度<500 米。
3) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。
4.2.4注意事項:絕對不允許將市電 220V 或強電接入二總線，這樣會將模塊燒壞
