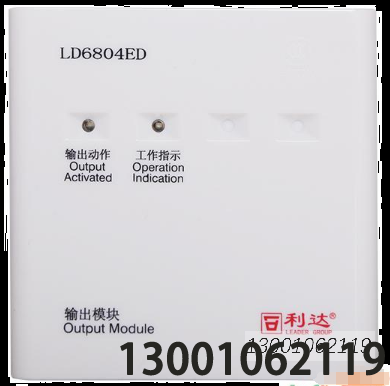

技術特性
特性2.1
二總線，無極性;
電源總線，有極性:
占一節點地址，采用電子編碼方式編址(0~255):
具有工作指示燈和輸出動作指示燈:
接收控制器啟動/停止命令，切換輸出:
外接線斷路、短路時，模塊返回故障信號:
任何一個消防音箱連接線短路、開路，模塊返回故障信號
安裝與調試
4.1開及檢查
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致，終端電阻備件是否齊全。若有問題應及時解決，方可進行安裝。
4.2安裝與布線
4.2.1安裝工具:配套的編址器一臺，M4 螺釘 2個，螺絲刀一把。
4.2.2 安裝步驟
*固定底座:將導線從LD60(ED)底座背面進線孔穿入，用M4螺釘如圖4-1所示將其安裝在預埋盒固定孔上，安裝尺寸見圖3-3。
*接線:剪、剝導線后按圖4-2(端子圖)所示將各導線與相應端子正確連接
電子編碼方式:將編址器上標有“二總線”的紅黑夾子線與模塊的“TC1、TC2”兩端子相連接，不太區分正負，編寫相應的地址號。
系統接線查驗后，將“編寫相應地址號的模塊”插到底座里，并按壓使兩部分扣緊合縫。
4.2.3 布線要求:
1)二總線:宜選用截面積1.0mm的耐火雙色雙絞銅芯線或選用截面積>1.0mm’的耐火芯電纜，耐壓>250V。連接導線的長度應以總導線電阻<502 為限，否則應考慮增大導線截面積，或加裝總線中繼器 (不宜采用平行線)。
2)DC 24V 總線:宜選用截面積不小于 15 mm耐火雙色雙軟線或選用截面積不小于 1.5 mm的耐火銅芯電纜，耐壓>250V。24V 線總壓降<3V，否則應考慮增大導線截面積。3)廣播音頻線:宜用截面積不小于 1.0mm阻燃雙色雙絞軟銅線(ZR-RVS2x1.0mm)或選用截面積不小
于1.0mm’的阻燃銅芯電纜(ZR-KVV2x1.0mm)，耐壓250V。4)穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽4.2.4注意事項:絕對不允許將市電 220V 或強電接入二總線，這樣會將模塊燒壞
?
