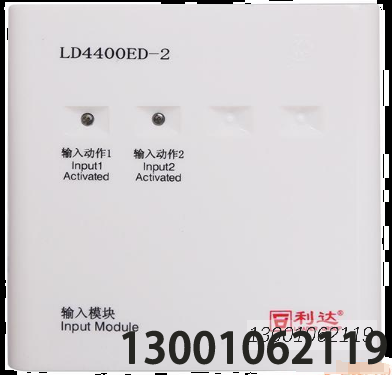

模塊類—LD4400ED-2安裝使用說明書 V1.1

產品時間:2023-12-09 09:15

簡要描述:

? 技術特性 特性2.1 二總線,無極性。 采用電子編碼,占兩個地址點(0~255)。 可接收兩路無源開關接點信號 可檢測無源開關接點線路斷線故障。 安裝 4.1開 小心打開包裝,勿損傷設備。...

詳細介紹

image.png?

技術特性

特性2.1

二總線,無極性。

采用電子編碼,占兩個地址點(0~255)。

可接收兩路無源開關接點信號

可檢測無源開關接點線路斷線故障。


安裝

4.1開

小心打開包裝,勿損傷設備。檢查外殼是否有損傷,松動現象,規格及型號是否與所訂購要求一致,終端電阻備件是否齊全。若有問題應及時解決,方可進行安裝。

4.2安裝與布線

4.2.1安裝工具:配套的編址器一臺,M4 螺釘2個,螺絲刀一把。

4.2.2 安裝步驟

固定底座:將導線從LD60(ED)底座背面進線孔穿入,用M螺釘如圖4-1所示將其安裝在預埋盒固定孔言上,安裝尺寸見圖3-3。

接線:剪、剝導線后按照接線圖和端子圖將TC二總線與相應端子正確連接,并且模塊輸入線末端(遠離模塊端)并聯2個10K2的終端電阻(具體接線參照?qǐng)D4-2接線圖)。

電子編碼方式:將編址器上標有“二總線”的紅黑夾子線連接到模塊的5、6端子(分正負),編寫相應的地址號(具體操作參看編址器的使用說明書)。

系統接線查驗后,將“編寫相應地址號的模塊”插到底座里,并按壓使兩部分扣緊合縫

4.2.3 布線要求:

V1.1

1)二總線:宜選用截面積1.0mm”的耐火雙色雙絞銅芯線或選用截面積1.0mm的耐火銅芯電纜,耐壓≥250V。連接導線的長度應以總導線電阻<50 為限,否則應考慮增大導線截面積,或加裝總線中繼器(不宜采用平行線)。

2)K1、K2輸入線:宜選用截面積1.0mm的耐火雙色雙絞芯線或選用截面積1.0mm的耐火銅電纜,耐壓≥250V。導線長度≤500 米

3) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中,嚴禁與其他系統傳輸線路穿入同一管中。

4.2.4注意事項:絕對不許將市電 220V 或強電接入二總線,這樣會將模塊燒壞。
