技術特性
2.1功能簡介
二總線，無極性，采用專用嵌入式 MCU:
采用電子編碼方式，通過編碼器或者控制器讀/寫地址:大
占用一個地址，編址范圍 (0~255):
室外型，具有防爆功能:
備有一組無源常開輸出接點;
啟動零件可重復使用，報警復位通過專用鑰匙完成2.2技術參數
內容
指示燈
工作電壓
無源輸出觸點容量
工作電流
格蘭頭規格
防爆標志
工作環境溫度
工作環境相對濕度
外殼防護等級
安裝方式
最大外形尺寸
重量
技術參數
安裝
4.1開箱及檢查
小心打開包裝，檢查產品外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。各種連接線是否完好。若有問題應及時解決后，方可進行安裝。4.2安裝及布線
4.2.1 安裝工具:配套的編址器(LD128EN-100 或 LD128EN-101)一臺，M6X50 膨脹螺釘 2 只、M6 內六及外六角扳手各一只。
4.2.2 布線要求:
1)二總線:應選用 RVVP 4X1.5m耐壓250V，外徑10m- 12mm 的電(可根據線徑選擇不同的配件)。電纜的防爆進線口為 M26 的螺紋，可與 26 的內螺紋金屬管或防爆撓管連接，對于不使用的出線孔用 M26 的防爆堵頭封堵。連接導線的長度應以總導線電阻<50Q 為限，否則應考慮增大導線截面積，或加裝總線中繼器(不宜采用平行線)。
2)穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。要求線與大地間絕緣阻抗大于 20MQ4.2.3安裝方式:
根據現場情況可分為立柱安裝或壁掛安裝，立桂安裝時需另外購買配套立柱，室外安裝時根據環境可另外選配防雨暈。
1)立柱安裝(需購買與產品配套的立柱 LD2100A): 該安裝方式為獨立固定式安裝，適合大空間無墻壁的安裝環境。(如圖 4-1)
注意:為防止手動火災報警按在旋轉時電纜產生扭應力，安裝完成前請勿將電連接到主板上的接線端子2)壁掛安裝:該安裝方式為墻壁式安裝，適合墻壁打孔固定。首先確認產品的壁掛安裝支架牢固安裝在手動火災報警按鈕上，然后按照壁掛板的安裝孔間距(見圖 3-3)在墻面開孔，使用配套的2只M6X50 膨脹螺栓將產品固定在墻壁上。(如圖 4-2)
4.2.4安裝步驟
V1.1

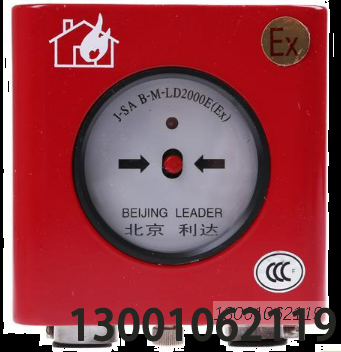

1)LD2000ED手動火災報警按鈕由“前蓋組件”和“后殼”兩部分組成(如圖 3-2 所示):從包裝中取出后用內六角扳手將外殼面板上四個內六角螺釘取下，打開并取出帶有線路板的后殼，將前蓋組件部分暫時保存于包裝盒中。
2)電子編碼方式:將編址器(D128EN-100 或LD128EN-101)上標有“二總線”的端口，與手動火災報警按鈕的“TC+、TC-”兩端子相連接，編寫相應的地址號。(編號操作方法見編址器使用說明
3)將電纜從后殼的入線孔穿過，按照接線方式(如圖 4-3)接好線，然后用合適的螺釘將底殼固定在墻面。
4)系統檢驗合格后，將后殼與前蓋組件按照裝配要求裝配，并將二者用螺釘鎖緊5)接地點接入大地。
6)安裝要求:按照 GB 3836.15-2017《爆炸性環境 第 15 部分 電器裝置的設計、選型和安裝》的有關規定進行。電纜選用RWVP 4X1.5m，外徑10mm~12mm 的電纜(可根據線徑選擇不同的配件)。
v
4.25注意事項
1)絕對不允許將市電220V 接入二總線，這樣會將手動火災報警按燒壞。
2.嚴禁帶電開蓋
3)不許隨更結構
4)現場保證可靠接地
5)本產品采用電纜布線
