技術特性
2.1
二總線，無極性;
采用專用嵌入式MCU:
采用電子編碼方式，通過編碼器或者控制器讀/寫地址;
占用一個地址，編址范圍 (0~255)
具有防爆功能，需配接LD4800ED-A 中繼模塊:
備有一組無源常開輸出接點經安全柵輸出。
具有手動復位功能。
2.2技術參數
工作電壓:DC 16~24V(經安全柵供電)
工作電流:靜態電流:<05mA;報警電流:<1.8mA無源接點容量:24V/28mA(經安全輸出)
工作環境溫度:-10C~55C
相對濕度:<95%3((40+2)C，無凝露)
防爆標志: Ex ibIICT6 Gb
本安防爆參數:Ui=28V、i=96mA、Ciz120pF、Piz0.67W、Li=0mH
安裝與調試
4.1開及檢查
小心打開包裝，勿損傷設備。檢查產品外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。各種連接線是否完好。若有問題應及時解決，方可進行安裝。4.2安裝與布線
4.2.1安裝工具:配套的編址器一臺，M4螺釘 2個，螺絲刀一把。4.2.2布線要求:
1)二總線:宜選用截面積21.0mm的耐火雙色雙絞銅芯線或選用截面積21.0mm的耐火銅芯電纜，耐壓>250V。連接導線的長度應以總導線電阻<50 為限，否則應考慮增大導線截面積,或加裝總線中繼器(不宜采用平行線)。本安型防爆產品在連接安全柵與手動報警按鈕導線間允許總的分布電容(Cc)為 0.02uF，最大分布電感(Lc)為 1mH2) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。
安裝步驟及注意事項
4.3.1安裝步驟

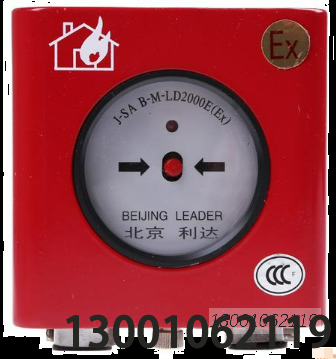

1)LD2000E(Ex)手動報警按鈕由“底殼”和“上蓋”兩部分組成。從包裝中取出后分開，取出底殼，將上蓋部分暫時保存于包裝盒中。
2)電子編碼方式:將編址器上標有“二總線”的端口，與手動火災報警按鈕的“TC+、TC-”兩端子用連接線相連接，編寫相應的地址號(具體操作參看編址器的使用說明書)。
3)將導線從底座的入線孔穿過，按照接線方式(如圖 4-1)接好線，然后用合適的螺釘將底殼固定在墻面。
4) 系統檢驗合格后，將底殼與上蓋按照裝配要求裝配，并將上蓋與底殼用螺釘固定。
5) 接地點接入大地。
6)安裝要求:按照GB 3836.15-2000 爆炸性氣體環境用電氣設備 第15 部分 危險場所電氣安裝(煤礦除外)的有關規定進行。安全柵到按鈕之間連接電纜或?qū)Ь€允許的總的最大分布電容(Cc)為 0.02uF ，最大分布電感(Lc)為 1mH。
注:圖中J-SAB-M-LD2000E(Ex)簡稱為 LD2000E(Ex)。
注意事項
1)絕對不允許將市電 220V 接入二總線，否則會將手動報警按鈕燒壞2)不允許隨意更換影響防爆性能的元器件或結構。
3) 安全柵須取得防爆合格證，其安裝須按其說明書要求進行
4)產品的透明蓋有潛在靜電電荷危險!使用中應避免摩擦!清潔時請用濕布擦拭!
