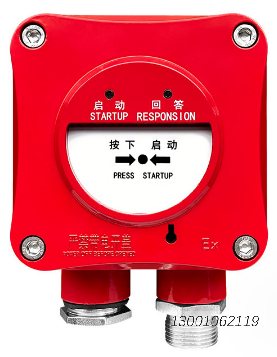

技術特性
2.1功能簡介
二總線，無極性，采用專用嵌入式 MCU;
采用電子編碼方式，通過編碼器或者控制器讀/寫地址:
大占用一個地址，編址范圍 (0~255);
室外型，具有防爆防塵功能;
大備有一組無源常開輸出接點
大啟動零件可重復使用，報警復位通過專用鑰匙完成
安裝與調試
4.1開及檢查
小心打開包裝，檢查產品外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。各種連接線是否完好。若有問題應及時解決后，方可進行安裝。4.2安裝及布線
4.2.1 安裝工具:配套的編址器(LD128EN-100 或 LD128EN-101)一臺，M6X50 膨脹螺 2 只、M6內六角
及外六角扳手各一只。4.2.2布線要求:1)二總線:應選用 RVVP 4X1.5m耐壓250V，外徑10mm12mm 的電纜(可根據線徑選擇不同的配件)。電纜的防爆進線口為M26 的螺紋，可與 M26 的內螺紋金屬管或防爆撓管連接，對于不使用的出線孔用 M26 的防爆堵頭封堵。連接導線的長度應以總導線電阻<50Q 為限，否則應考慮增大導線截面積，或加裝總線中繼器(不宜采用平行線)。2)穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管中。要求線與大地間絕緣阻抗大于 20MQ4.2.3安裝方式:
根據現場情況可分為立柱安裝或壁掛安裝，立柱安裝時需另外購買配套立柱，室外安裝時根據環境可另外選配防雨罩。
1)立柱安裝(需購買與產品配套的立柱 LD2100A): 該安裝方式為獨立固定式安裝，適合大空間無墻壁的安裝環境。(如圖4-1)
注意:為防止消火栓按鈕在旋轉時電纜產生扭應力，安裝完成前請勿將電纜連接到主板上的接線端子
2)壁掛安裝:該安裝方式為墻壁式安裝，適合墻壁打孔固定。首先確認產品的壁掛安裝支架牢固安裝在消火栓按鈕上，然后按照壁掛板的安裝孔間距(見圖 3-3)在墻面開孔，使用配套的2 只M6X50 膨脹螺栓將產品固定在墻壁上。(如圖 4-2)
安裝步驟
V1.
1)LD2002ED 消火栓按鈕由“前蓋組件”和“后殼”兩部分組成(如圖 3-2 所示);從包裝中取出后用內六角扳手將外殼面板上四個內六角螺釘取下，打開并取出帶有線路板的后殼，將前蓋組件部分暫時保存于包裝盒中。
2)電子編碼方式:將編址器(LD128EN-100 或LD128EN-101)上標有“二總線”的端口，與手動火災報警按鈕的“TC+、TC-”兩端子相連接，編寫相應的地址號。(編號操作方法見編址器使用說明

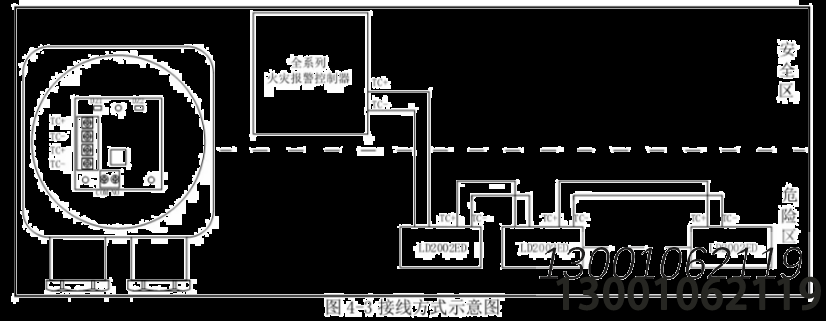

3)將電纜從后殼的入線孔穿過，按照接線方式(如圖 4-3)接好線，然后用合適的螺釘將底殼固定在墻面。
4)系統檢驗合格后，將后殼與前蓋組件按照裝配要求裝配，并將二者用螺釘鎖緊。
5) 接地點接入大地。
6)安裝要求:按照 GB 3836.15-2017《爆炸性環境 第 15 部分電器裝置的設計、選型和安裝》的有關規定進行。電纜選用 RVVP 4X1.5m，外10mm12mm的電纜(可根據線徑選擇不同的配。
注事項
1)絕對不允許將市電220V 接入二總線，這樣會將手動災報警按燒壞
2
3)許隨更或結構
4)現場保證可靠接地
5)本產品采用電纜布線
?
