技術特性
工作電壓:DC 24V
工作電流:<200mA
工作溫度:0C~55C工作環境相對濕度:≤95%RH (40C2C)(無凝露)通訊接口:CAN 總線輸入、CAN 總線輸出。拓撲結構:總線聯網或環型聯網。通訊距離:相鄰的LD6931C 的通訊距離為5Km。(布線或電磁干擾可能會縮短通訊距離。)最大聯網數量:在總點數不超的情況下，最大支持 255 臺控制器聯網。
安裝與調試
41布線方式及要求
4.1.1環型聯網連接方式

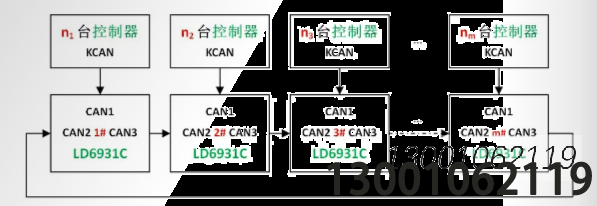

CAN 總線環型聯網卡采用環型首尾相連的組網方式。如圖 4-1 所示:
說明:
LD693IC 的CAN1和控制器相連，從CAN3 開始和相鄰的CAN2 首尾相連形成環型，終端電阻值須為600左右。1個LD6931C 能與多臺控制器相連，n~n,的累加和最大值為 255，即最多為 255 臺控制器聯網。網絡中有且僅有一塊LD6931C 的 BM8 位需要置于 N(環節點模式)剩余D6931C 的 BMS 位都需要置于0F(普通模式)，建議將工作在環節點模式的 LD6931C 置在集中機上。4.12總線連接方式

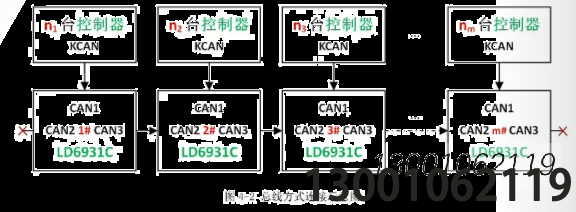

采用總線的網絡連接方式使用方式如下圖。如圖4-2 所示
:
LD6931C 的 CAN1 和控制器相連，1#的 CAN2 和的 CAN3 必須懸空不接，終電阻值須為 60 左右。
1個 LD6931C 能與多臺控制器相連，n:~n,的累加和最大值為 255，即最多為 255 臺控制器聯網。
》所有 LD693C 的 BM8 位都置于 OFF(普通模式)。
4.2調試說明4.2.1CAN 總線的應為 CL 接 CL,CH 接CH應接觸良好、穩定可、不應接、短接。4.2.2該產品有良好的 EMC 性能，為了信號的穩定和更遠距離的傳輸，應確認該產品的接地孔和大地可連接距離較遠或現場電磁干擾較大，宜采用屏敲雙絞線，可降低干擾對該產品的影響。4.2.3 如果 C1 故障指示燈長亮，請檢查與報警主機連接的 CAN1 是否接反、接觸不良、終端中陽未匹配，應語整到60歐姆。
上電
確認撥碼無誤且連線正確后，給該產品供電，電源可取自控制器或外置24V 電源。54功試
在集中機上觀察節點狀態，查看區域機是否正常上線，集中機能否網絡復位，消音所有分機。在網絡中任區域機上模擬火警，觀察集中機能否正確顯示。
