安裝與調試
4.1布線求
4.11 CAN 總線
宜選用截面積不小于 2.0mm的阻燃雙色雙紋銅芯線或截面積不小于 .m”的阻燃雙色雙屏蔽銅芯線連接導線的長度應以總導線電阻<50 為限，否則應考慮增大導線截面積(不宜采用平行線)。4.1.2通訊線穿管要求
(1)應單獨穿入金屬管、經阻燃處理的硬質塑料管或閉式線槽中，嚴禁與其他系統傳輸線路穿入同一管
中
(2)遠強電線纜(要在 30cm-50cm 外)
(3)不能與強電線同穿一根管
4)長距高線管盡量用整管
(5)線管要和散熱設備相距 40cm 及以上
6)線不要轉死角
4阡瘁葷尺哄讒班暗笨絆孵傍蒼挨蒂布線方式
4.2.1總線連接方式
通過 TTL 串口與工業設備相連，將設備的相關信息通過無線透明傳輸給中心服務器，然后接收中心服務器的相關反饋。

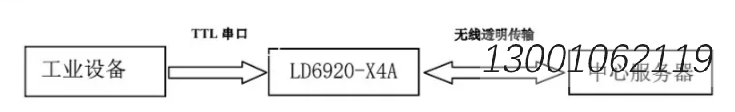

圖 4-I 連接示意圖
4.3 調試說明
4.3.1 LD6920-X4A 通過 P6 與工業設備連接
4.3.2將天線接口處螺絲擰緊。
4.3.3 注意觀察現場手機信號強度，安裝控制器時盡量找信號強度較強的位置安裝調試4.3.4 LD6920-X4A 正常工作情況下連接到中心服務器，注意此時 S1、S2、S4 不可短接4.4LD6920-X4A設置工具
LD6920-X4A 使用前需要提前設置好 TCP 服務器的目的地址、端口號和串口波特率，使用如圖 4-1 所示軟件配置
準備一個USB轉 TTL串口模塊，將 TTL 串口線連接到通訊板卡 P6 的 RX,TX,GND 三個引腳，注意 TX、RX交叉，USB 連接計算機,通訊板卡上電后進行如下操作:
1.建立連接:點擊“查找串口”-》下拉選擇相應端口，波特率設置為 57600(出廠默認值)一>點擊“打開”，打開串口，點擊“連接設備”，如變灰說明連接成功。
2.設置遠程服務器、端口號:在“設置遠程服務器、端口號”中，正確填寫服務器或端口號后，點擊寫入，注意是否提示成功。
3，修改串口的波特率:在“新波特率”中選擇所對接工業設備的波特率，點擊寫入，注意是否寫入成
4.點擊“斷開連接，并保存配置”，再次上電后配置生效
