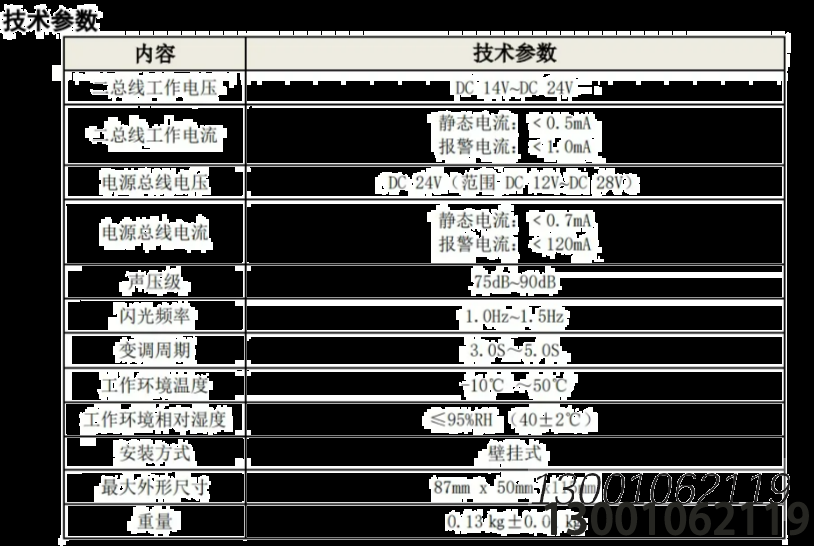

技術特性
安裝
4.1開
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。
各部件是否完好。若有問題應及時解決，方可進行安裝。
4.2安裝
固定底座: 依據圖 3-3 的安裝尺寸，用 2個M4*25 螺釘將底座安裝固定在預埋盒上。
電子編碼:將編址器上二個魚夾，與聲光報警器的 TC 兩端子用連接線相連接，編寫相應的地址號。
編址器讀寫地址，P 為寫入，C 為讀出，具體操作詳見編址器使用說明書。
接線: 從底座進線孔穿出的 TC 和 DC 24V 導線，分別與聲光警報器底座的 TC 和 DC 24V(均無極性)端子連接。
查驗系統接線后，將聲光底殼上的文字與底摩上的文字方向一致，扣在底座上，并按壓使兩部分扣0緊合縫。
安裝高度:聲光警報器底座底邊距地面高度應大于 2.2m
4.3布線要求
9端子配線:所有引入線均剝開 1 厘米，掛錫或用接線卡后接入底座端子。 二總線:宜選用截面積不小于 1.0m阻燃雙色雙絞軟銅線(ZR-RVS2*1.0或選用截面積不小于1.0mm’阻燃銅芯電纜(ZR-KVV2*1.0mm)，耐壓 250V。連接導線的長度應以總電阻<50Q 為限，否則應考慮增大導線面積，或加裝總線中繼器。
DC 24V 電源線:宜選用截面積 1.5 阻燃雙色雙絞軟銅線 (ZR-RVS2*1.0mm)或選用截面積不小于 1.5mm’阻燃銅芯電纜(ZR-KVV2*1.0mm)，耐壓 250V。DC 24V 總壓降≤5V，否則應考慮增大導線截面積。接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽
?
