技術特性
安裝與調試
4.1開及檢
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。各部件是否完好。若有問題應及時解決，方可進行安裝。4.2安裝

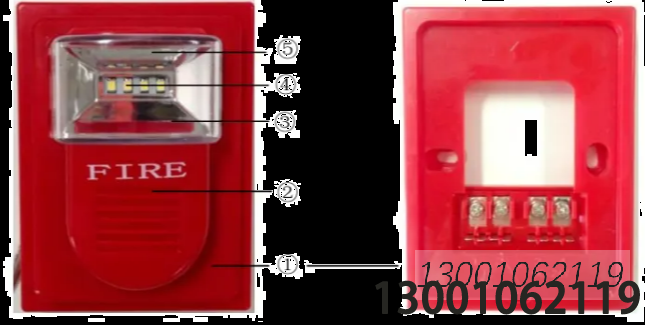

固定底座:將導線從底座進線孔穿出，依據圖 3-2 的安裝尺寸，用 2個M4*25 螺釘將底座安裝固定在預埋盒上。
電子編碼:LD1002EN、LD1102EN 需編碼，LD1002EN(F)不需編碼，將編址器上二個鱷魚夾，與聲光報警器的 TC 兩端子用連接線相連接，編寫相應的地址號。
接線:
LD1002EN:從底座進線孔穿出的 TC 導線，與聲光警報器底座的 TC(無極性)端子連接LD1002EN(F):從底座進線孔穿出的 TC 導線(建議使用 DC 24V,減輕 TC 總線的負)與聲光警報器底座的 TC 端子連接。
LD1102EN:從底座進線孔穿出的 TC 導線，與光警報器底座的 TC端子連接。 查驗系統接線后，將聲光報警器上部突起插入底座上部的開口中，再將聲光報警器下部用力按壓固定在底座上。
9安裝高度:聲光警報器底座底邊距地面高度應大于 2. 2m。
4.3求端子配線:所有引入線均剝開 1 厘米，掛錫或用接線卡后接入底座端子。二總線:宜選用截面積不小于 1.m阻燃雙色雙絞軟銅線 (ZR-RVS2*1.0)或選用截面積不小于1.0mm陽燃銅芯電纜(2R-KV2*1.0mm )，耐壓 250V。連接導線的長度應以總電阻<500 為限，否則應考慮增大導線面積，或加裝總線中繼器。
DC 24V 電源線:宜選用截面積 . 阻燃雙色雙軟線(R-RVS2*1.mn)或選用截面積不小于1.0m阻燃銅芯電纜(ZR-KVV2*1.0m)，耐壓 250V。DC 24V 總壓降S5V，否則應考慮增大導線截面積。
· 接頭的處理:所有的連線接頭都應焊接或壓接，并用絕緣套管密封，防止短路和漏電。
穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽。
