技術特性
2.1特性
配合LD9203EN-T/T 聯動輸出啟動端使用，有極性。無需外接24V 電源。
無編碼，本身不占地址點，對應多線盤的地址。
可輸出 DC 24V/0.1A 的電平信號。(初始啟動時提供1.0A/200mS 的脈沖信號)。
可輸入一路無源開關量。
輸入線短路時模塊返回反饋，輸入線斷路、輸出線短路或斷路時，模塊返回故障信號22主要技術指標
安裝
4.1開
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2安裝與布線
4.2.1 安裝工具:M4螺釘2個，螺絲刀一把。
4.2.2 安裝步驟
對外接線端子說明:
TC+、G:多線盤輸出24V。
HD、G:回答信號。
OUT1、G:有源輸出信號。
OUT2、G:備用。

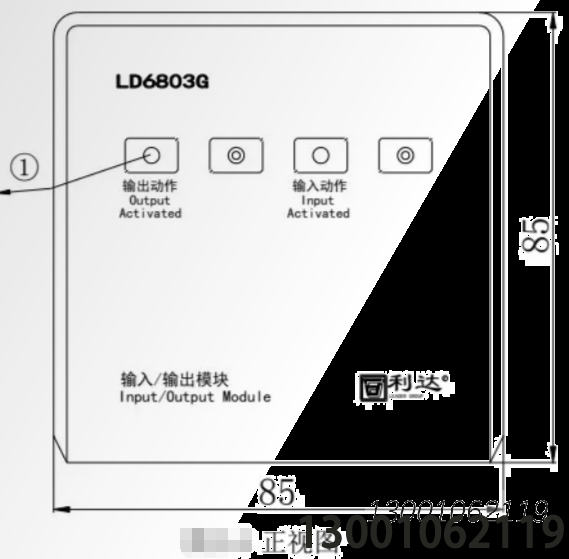

固定底座:將導線從LD60G底座背面進線孔穿入，用M4螺釘如圖4-1所示將其安裝在預埋盒固定孔上，安裝尺寸見圖3-3。
接線:剪、剝導線后按照接線圖和端子圖將總線與多線盤的多線輸出正確連接，注意區分正負，并且模塊輸入線、輸出線末端(遠離模塊端)各并聯一個10K2的終端電阻(具體接線參照?qǐng)D4-2接線)。
系統接線查驗后，將模塊插到底座里，并按壓使兩部分扣緊合縫
4.2.3布線要求
1)二總線:宜選用截面積1.0mm’的耐火雙色雙絞銅芯線或選用截面積1.0mm’的耐火銅芯電纜，耐壓≥250V。連接導線的長度應以總導線電阻<50 為限，否則應考慮增大導線截面積，或加裝總線中繼器(不宜采用平行線)。
2) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽。4.2.4 注意事項:
1)絕對不允許將市電220V 或強電接入二總線，這樣會將模塊燒壞
2)如模塊的輸出已接現場設備則不需要接終端電阻:在前期調試，并未接設備時則需要接終端電阻，否則模塊會報故障。
