技術特性
2.1特性
二總線,無極性,無需外接 DC24V 電源。
采用電子編碼,占一個地址點(1~255)。、
可輸出一路有源輸出信號(脈沖輸出)。
可輸入一個聯動設備動作后的反饋輸入信號。
輸入線路斷線、輸出線路短路或斷路時,模塊返回故障信息。
2.2主要技術指標

安裝
4.1開及檢查
小心打開包裝,勿損傷設備。檢查外殼是否有損傷,松動現象,規格及型號是否與所訂購要求一致。若有問題應及時解決,方可進行安裝。
4.2安裝與布線
4.2.1 安裝工具:配套的編址器及配件一套,M4 螺釘 2個,螺絲刀一把。
4.2.2 安裝步驟
對外接線端子說明:
TC1、TC2:探測二總線,無極性。
HD+、HD-: 回答信號。
OUT+、OUT-:有源輸出信號。

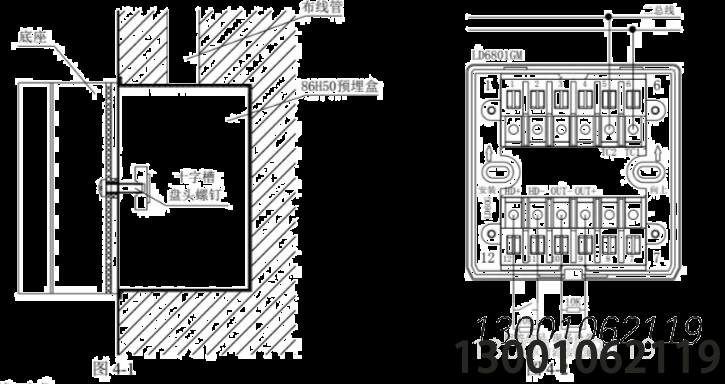

固定底座:將導線從LD60G底座背面進線孔穿入,用M4螺釘如圖4-1所示將其安裝在預埋盒固定孔上,安裝尺寸見圖3-3。
接線:剪、剝導線后按照接線圖和端子圖將TC二總線與相應端子正確連接,并且模塊輸入線末端.輸出線末端(遠離模塊端)各并聯1個10KQ的終端電阻(具體接線參照圖4-2接線圖)。大電子編碼方式:
1) 使用模塊底座將TC線引出,將編址器紅黑夾子線來到引出線兩端,進行編寫地址
2) 使用編址器配件,可利用限位將模塊上殼與編址器配件對齊后將探針與模塊觸點進行接觸后,可以直接按壓到模塊上進行編址。
系統接線查驗后,將“編寫相應地址號的模塊”插到底座里,并按壓使兩部分扣緊合縫。

4.2.3布線要求
4-1
圖4-2
1)二總線:宜選用截面積1.0mm的耐火雙色雙絞銅線或選用截面積1.0mm的耐火銅芯電纜,耐壓≥250V。連接導線的長度應以總導線電阻<50 為限,否則應考慮增大導線截面積,或加裝總線中繼器(不宜采用平行線)。
2)穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中,金屬管和金屬線槽應可靠接地,并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽。4.2.4 注意事項:絕對不允許將市電 220V 或強電接入二總線,這樣會將模塊燒壞
