技術特性
?
特性2.1
二總線，有極性。
采用電子編碼，占一個地址點(1~255)。
可將輸入總線回路擴展為環形回路，有 2 路輸出，可環形連接。
環形回路中發生斷路后，內部的所有設備仍能正常工作。
輸出短路可保護及自動恢復，不影響輸入工作。

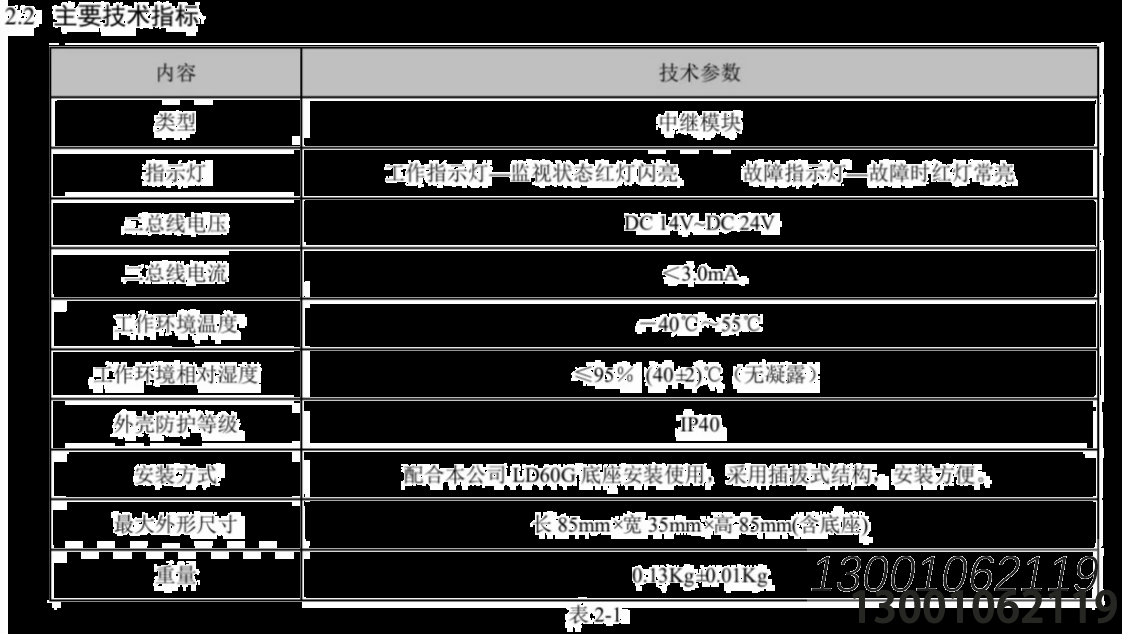

安裝
4.1開
小心打開包裝，勿損傷設備。檢查外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。若有問題應及時解決，方可進行安裝。
4.2安裝與布線
4.2.1 安裝工具:配套的編址器及配件一套，M4 螺釘 2個，螺絲刀一把4.2.2安裝步驟
大對外接線端子說明:
TC+、TC-:探測二總線，有極性。
TC1+、TC1-:TC電壓輸出1。
TC2+、TC2-: TC電壓輸出2

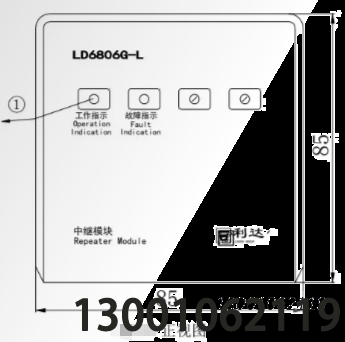

固定底座:將導線從LD60G底座背面進線孔穿入，用M4螺釘如圖4-1所示將其安裝在預埋盒固定孔上，安裝尺寸見圖3-3。
接線:剪、剝導線后按圖4-2(端子圖)、圖4-3(接線圖)所示將各導線與相應端子正確連接。大電子編碼方式:
1) 使用模塊底座將TC線引出，將編址器紅黑夾子線夾到引出線兩端，進行編寫地址
2) 使用編址器配件，可利用限位將模塊上殼與編址器配件對齊后將探針與模塊觸點進行接觸后，可以直接按壓到模塊上進行編址。
系統接線查驗后，將“編寫相應地址號的模塊”插到底座里，并按壓使兩部分扣緊合縫
4.2.3布線要求
1) 二總線:宜選用截面積21.0mm的耐火雙色雙絞芯線或選用截面積21.0mm的耐火銅芯電纜耐壓>250V，線路末端總線電壓低于 14V 時需增大導線截面積，或加裝總線中繼器(不宜采用平行線)。
穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽2應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽。4.2.4注意事項:絕對不允許將市電 220V 或強電接入二總線，這樣會將模塊燒壞
