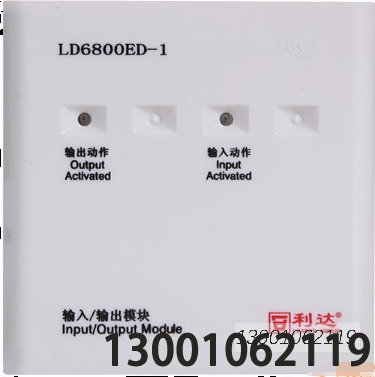

技術特性
2.1 特性
二總線,無極性;
采用電子編碼,占一個地址點 (0~255):
電源總線,有極性;
可輸出 1路 DC 24V/1.5A 電壓信號;
模塊輸出方式可通過編址器設置為脈沖輸出(時間為 3 秒不可設)或電平輸出,出廠默認設置為電平輸出方式。
可輸入一個聯動設備動作后的反饋輸入信號:
可輸出 1對無源常開常閉接點,容量 DC 30V/2A。
電源總線斷電、輸入線路斷線、輸出線路短路或斷路時,模塊返回故障信息。

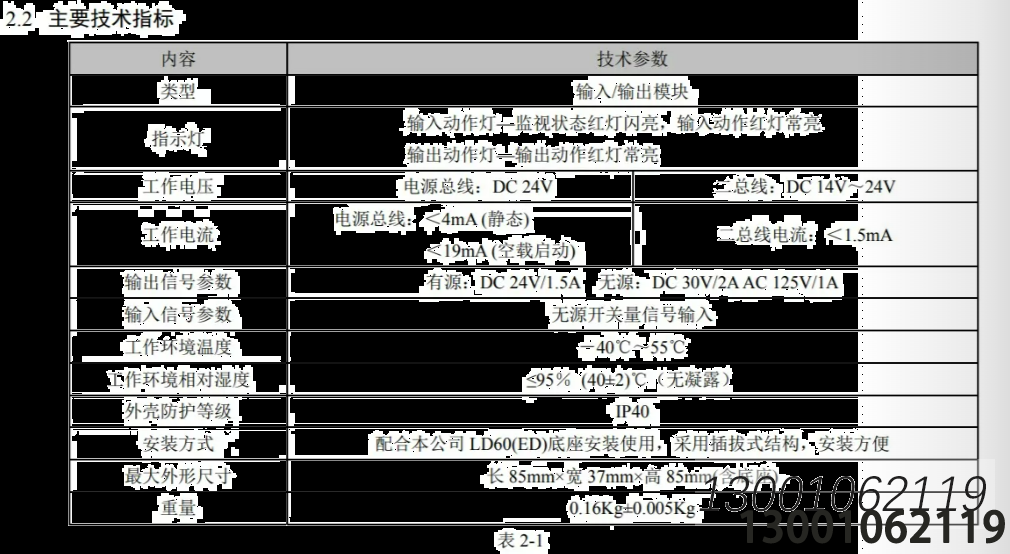

安裝與調試
4.1開箱及檢查
小心打開包裝,勿損傷設備。檢查外殼是否有損傷,松動現象,規格及型號是否與所訂購要求一致。若有問題應及時解決,方可進行安裝。
4.2 安裝與布線
4.2.1 安裝工具:配套的編址器一臺,M4 螺釘 2 個,螺絲刀一把4.2.2 安裝步驟
固定底座:將導線從LD60(ED)底座背面進線孔穿入,用M4螺釘如圖4-1所示將其安裝在預埋盒固定孔上,安裝尺寸見圖3-3。
接線:剪、剝導線后按照接線圖和端子圖將TC二總線、DC 24V電源線與相應端子正確連接,并且模塊輸入線、輸出線末端(遠離模塊端)并聯2個10KQ的終端電阻(具體接線參照圖4-2接線圖)電子編碼方式:將編址器上標有“二總線”的紅黑夾子線與模塊的“TC1、TC2”兩端子相連接,不區分正負,編寫相應的地址號.
系統接線查驗后,將“編寫相應地址號的模塊”插到底座里,并按壓使兩部分扣緊合縫。

4.2.3 布線要求:
1) 二總線:宜選用截面積21.0mm’的耐火雙色雙絞銅芯線或選用截面積21.0mm’的耐火銅芯電纜,耐壓>250V。連接導線的長度應以總導線電阻<502 為限,否則應考慮增大導線截面積,或加裝總線中繼器(不宜采用平行線)。
2) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中,嚴禁與其他系統傳輸線路穿入同一管中。
4.2.4 注意事項:
1) 絕對不允許將市電 220V 或強電接入二總線,這樣會將模塊燒壞
2) 如模塊的輸出和反饋端已接現場設備則不需要接終端電阻: 在前期調試,并未接設備時則需要接終端電阻,否則模塊會報故障。
