技術特性
功能簡介2.1
二總線、無極性，采用專用嵌入式 MCU;
采用電子編碼方式，占用一個地址，編址范圍 (1~255);
啟動零件可重復使用，報警復位通過專用鑰匙完成;
具有防爆功能，需配接 LD4800G-A 中繼模塊
安裝與調試
4.1開
小心打開包裝，勿損傷設備。檢查產品外殼是否有損傷，松動現象，規格及型號是否與所訂購要求一致。
若有問題應及時解決，方可進行安裝。
4.2安裝條件及布線要求
4.2.1 安裝工具:配套的編址器及配件一套，M4 螺釘2個，螺絲刀一把。
4.2.2 安裝步驟:
對外接線端子說明:TC1、TC2:探測二總線，無極性。

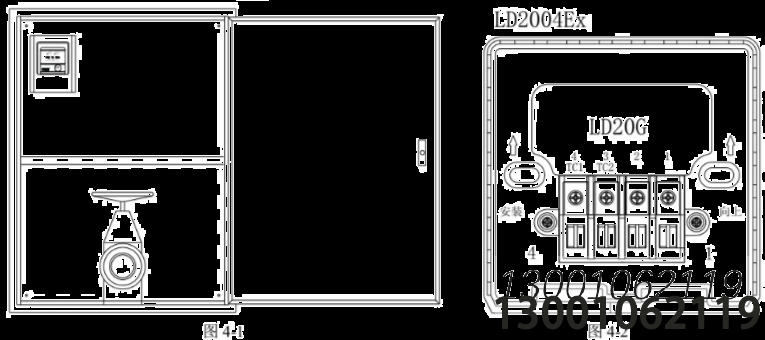

固定底座:將導線從LD20G底座背面進線孔穿入，用M4螺釘如圖
4-1所示將其安裝在消火栓箱內開門測左上角。禁止安裝在消火栓箱內下側，不方便從底部進行專用鑰匙復位。接線:剪、剝導線后按圖4-2(端子圖)、
4-3(接線圖)所示將各導線與相應端子正確連接大電子編碼方式:
1) 使用手報底座將TC引出線后使用編址器紅黑夾子線夾到引出線兩端，進行編寫地址。
2) 使用編址器配件，可利用限位和消報上殼對齊后將探針與消報觸點(TC)進行連接后，可以直接按壓到消報上進行編寫地址。
系統接線查驗后，將編寫相應地址號的消火栓按鈕與底座方向?qū)φ?，扣在底座上，并按壓使兩部分扣緊合縫。
安裝要求:按照GB 3836.15-2000爆炸性氣體環境用電氣設備 第15部分 危險場所電氣安裝(煤礦除外)的有關規定進行。安全柵到按鈕之間連接電電纜或?qū)Ь€允許的總的最大分布電容(Cc)為0.02uF，最大分布電感(Lc)為1mH。
4.2.4 布線要求
1)二總線:宜選用截面積21.0mm的耐火雙色雙絞芯線或選用截面積21.0mm的耐火芯電纜,耐壓>250V。連接導線的長度應以總導線電阻<50 為限，否則應考慮增大導線截面積，或加裝總線中繼器(不宜采用平行線)。
2) 穿管要求:應單獨穿入金屬管、經阻燃處理的硬質塑料管或封閉式線槽中，金屬管和金屬線槽應可靠接地，并應在金屬管或金屬線槽上采取防火保護措施。嚴禁與其他系統傳輸線路穿入同一管中。在雷擊危險性比較大的場合應采用穿金屬管或密閉的金屬線槽4.2.5 注意事項:
1)絕對不允許將市電 220V 接入二總線，這樣會將消火栓按鈕燒壞。
2) 不允許隨意更換影響防爆性能的元器件或結構。
3) 安全柵須取得防爆合格證，其安裝須按其說明書要求進行。
4)警告:產品的塑料外殼有潛在靜電電荷危險!
?
