五、安裝與布線
1．安裝探測器的外界條件
由于本探測器的工作原理為減光式，因此在安裝探測器時，其光路上應避開固定遮擋物和流動遮擋物。無論是安裝探測器還是反射器，必須保證安裝墻壁堅硬平滑．探測器垂直墻壁安裝。墻壁很可能貌似平滑，實際存在凹凸或因外界環境(如雨季、冬季)的變化發生變化等隱患，安裝者必須保證探測器不能受這些環境的影響；如果探測器安裝在類似于金屬管的支撐架上，也應保證支撐架牢固無振動。
探測器不宜安裝在下列場所：
＊ 天棚高度超過40m的場所；
＊ 天棚未封頂?shù)膱鏊?br data-filtered="filtered" style="margin: 0px; padding: 0px; transition: all 0.5s ease 0s;" />
＊ 空間高度小于1．5m的場所；
＊ 存在大量灰塵、干粉或水蒸氣的場所；無法進行維護的場所；
＊ 平時環境比較潔凈，但特殊情況下會有大量揚塵的場所；
＊ 高溫的場所。請注意，在有陽光照射時，具有透明頂棚的廠房頂部的空氣溫度會超過50℃；
＊ 探測器安裝墻壁或固定物受周圍機械振動干擾較大的場所；
＊ 距離探測器光路1m范圍內有固定或移動物體的場所；
＊ 有強磁場的場所。
2．安裝高度及位置說明探測器和反射器安裝高度應根據煙霧能方便進入光束區為原則，提出以下幾點供參考：

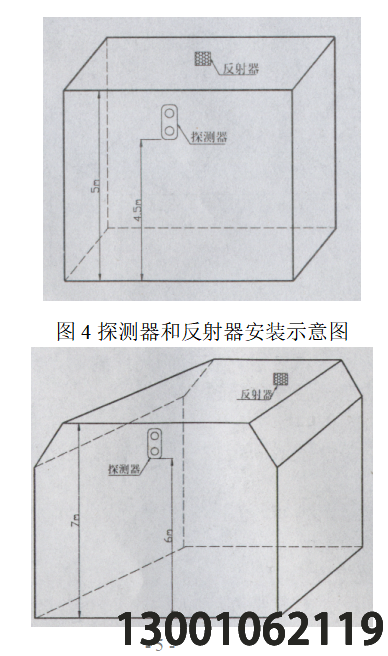

a) 建筑物舉架≤5m時，應將探測器和反射器安裝在距天花板0．5m處的相對兩墻墻壁上，如圖4所示。
圖5探測器和反射器安裝示意圖
b) 建筑物舉架在5m～8m之間，應將探測器和反射器安裝在距天花板距離0．5m—lm處的相對兩墻墻壁上，如圖5所示。

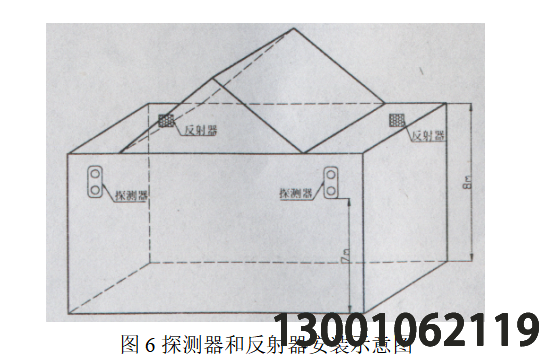

c) 建筑物舉架>8m時，一般無天花板，多數是人字型結構，應將探測器和反射器安裝在距地面8m左右的相對兩墻墻壁上，但要保證探測器距安裝位置處建筑物頂部的距離>0．5m．如圖6所示。

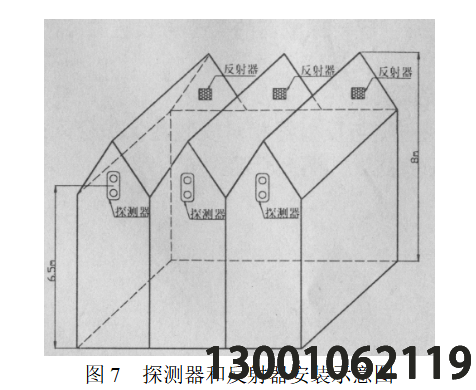

d)建筑物舉架為8m左右的人字型結構，應將探測器和反射器安裝在距人字梁1．5m處的相對兩墻墻壁上，如圖7所示。
e) 如果探測器周圍為玻璃或透明塑料環境，請將探測器安裝在建筑物內的南側墻體上；如果南北方向安裝探測器無法實現，應將探測器安裝在西側墻體上。對于陽光經反射仍可照射至探測器的應用環境，應考慮在探測器的光路上安裝遮陽罩或與我公司的技術支持工程師聯系取得相關的技術支持。
3．安裝
1）光路長度設置
本探測器在使用前需針對探測器的應用環境對其光路長度進行設置。通過對探測器類型號的設置，可以實現此項功能。本探測器可以設定四個級別的光路長度：
| 類型號 | 51 | 52 | 53 | 54 |
| 安裝距離（米） | 8~20 | 20~40 | 40~70 | 70~100 |
2）安裝探測器

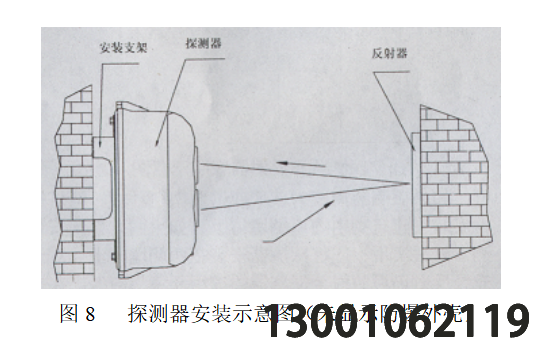

將探測器與反射器相對安裝在保護空間的兩端且在同一水平直線上如圖8所示。
安裝: 根據現場情況,用M6螺釘通過探測器固定爪,將防爆外殼固定在墻壁上。電纜的引入裝置采用壓封膠圈結構，電纜外徑為8mm-10mm ,電纜的防爆進線口為M22×1.5螺紋。
接線：松開防爆上蓋的固定螺釘，打開隔爆腔；拆下探測器的遮光蓋，再將探測器從防爆殼體中取出。將線竄過防爆殼體上的進線孔，通過探測器底座進線孔接在接線端子上。電源線（無極性）接在接線端子的D1、D2上，接線端子K21、K22為故障無源觸點，接線端子K11、K12為火警無源觸點，連線接好后，將探測器裝回防爆殼體中，不要安裝防爆上蓋，等待調試。
3) 安裝反射器：

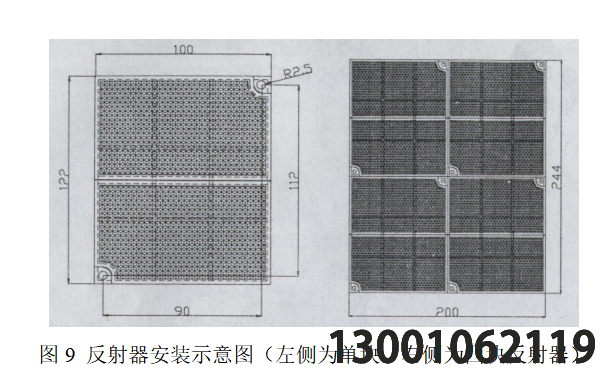

反射器應安裝在與探測器相對、處于同一水平面的位置上。當探測器與反射器間的安裝距離大于等于8m(小于等于40m)時，需安裝1塊反射器；當探測器與反射器間的安裝距離大于40m(小于等于100m)時，需安裝4塊反射器。單塊反射器安裝需用兩只Φ6塑料脹釘將其固定，四塊反射器安裝時要擺放緊密，反射器之間不應留空隙，安裝尺寸及安裝示意圖如圖9所示。
4．布線

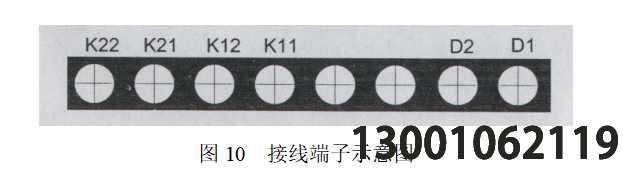

現場安裝時，需要將直流24V電源線(無極性)連接在探測器的接線端子D1、D2上；接線端子Kll、K12為火警無源輸出觸點；接線端子K21、K22為故障無源輸出觸點，反射器不需接線。接線端子示意圖如圖10所示。
布線要求：連接Kll、K12、K21、K22信號線的截面積≥1．0 mm2；電源線D1、D2 的截面積≥1．5mm2。
